Приточно-вытяжные вентиляционные установки КПВУ1 с рекуператором






Компактная приточно-вытяжная установка с рекуперацией тепла для частного дома.

Состав установки:

  • пластинчатый алюминиевый рекуператор
  • фильтры очистки воздуха
  • вентиляторные группы
  • нагреватель воздуха (электрический или водяной)
  • автоматика с возможностью управления по Wi-fi

Дополнительное оборудование, поставляемое опционально:



Рекуператор для частного дома КПВУ1:

Корпус компактной приточно-вытяжной установки с рекуперацией тепла установки выполнен из алюминиевого каркаса и сэндвич-панелей, и по запросу, снаружи может быть покрыт порошковой краской. Корпус имеет толщину 25 мм.

Сэндвич-панели заполнены слоем тепло-шумоизоляции на основе негорючей минеральной ваты либо пенополиуретаном.

  Пластинчатый рекуператор с алюминиевыми ламелями обеспечивает эффективную передачу тепла.

  Воздушные фильтры стандартно имеют класс фильтрации G4, но могут быть заменены на другой класс.

  Вентиляторы AC имеют три ступени производительности. Вентиляторы EC имеют 7 ступеней производительности.

  Электронагреватель в установках - керамический саморегулируемый ТЭН, который позволяет безопасно осуществлять нагрев приточного воздуха.

  Нижняя инcпекционная панель съемная позволяет проводить обслуживание снизу, когда установка подвешена под потолком.

  На вытяжной стороне рекуператора возможно образование конденсата, для его отвода в нижнюю панель встроен поддон со сливным патрубком.

  С торцевых сторон установки имеются выводы для подключения воздуховодов.

  На боковой панели расположен блок управления, на базе свободно-программируемого контроллера, адаптированного для работы в составе приточно-вытяжной установки.

  В комплекте поставляется дистанционный пульт управления с жк-дисплеем. (По запросу возможно изготовление установки, управляемой пультом с сенсорным экраном или от системы диспетчеризации).

Приточно-вытяжная установка с рекуперацией должна располагаться в помещении с температурой не ниже + 5 °C.

Влажность помещения должна быть ниже значения, которое вызывает появление конденсата.

Не допускается попадание влаги на клеммные соединения. Класс защиты – IP40.





Площадь помещения рассчитана из условия обеспечения однократного воздухообмена при высоте потолков 2,5 метра.

Номинальный режим рекуператора: на входе -24°C ; на вытяжке: +25°C 40%.

  Номинальная мощность электронагревателя рассчитана из условий нагрева номинального расхода воздуха до 16°C (с  учетом работы рекуператора).

  Водяной нагреватель рассчитан на нагрев воздуха с 5°C до 35°C при температуре теплоносителя 80/60°C.

  Расход теплоносителя, м3/ч(типоразмер) 0,35(800); 0,7(1600).

  Сопротивление воды, кПа(типоразмер) 0,83(800); 1,83(1600).

  Если, при низких температурах наружного воздуха, мощности нагревателя недостаточно чтобы достичь желаемую температуру приточного воздуха, то происходит автоматическое снижение производительности вентилятора.



Вентиляционная приточно-вытяжная установка с пластинчатым рекуператором модели КПВУ1 может использоваться как один из основных компонентов системы вентиляции в общественных, административных зданиях и частных домах.

Расход воздуха в модельном ряду такой установки в зависимости от артикула колеблется от 100 до 10000 м3/час. Благодаря таким характеристикам, данная приточно-вытяжная установка подходит для монтажа в малых и средних помещениях, таких как офисы, ресторанные залы, квартиры.

Использование представленной установки позволяет обеспечивать заданное пространство необходимым количеством свежего очищенного воздуха, регулировать микроклиматические условия для создания максимально комфортной среды для жизнедеятельности человека и функционирования приборов.



Корпус установки оснащен звукоизоляционным слоем что дает возможность обеспечить практически бесшумную работу агрегата. Благодаря этому становится возможным его использование в помещениях с высокими требованиями к шумовым характеристикам. К таким заведениям относятся офисы, библиотеки, учебные заведения и подобные организации.

Приточно-вытяжная вентиляционная установка с пластинчатым рекуператором

ФИЛЬТРАЦИЯ ВОЗДУХА

Для высококачественной очистки наружного воздуха в вентиляционной установке КПВУ1 используются карманные фильтры степени очистки G4, обладающие высокой пылеемкостью и низкой сопротивляемостью воздушному потоку. Такой вид фильтрации является наиболее распространенным и позволяет устранить все нежелательные взвеси, не влияя на производительность системы, и добиться очистки до 90%.

НАГРЕВ И РЕКУПЕРАТОР

Подогрев воздуха до необходимой температуры происходит благодаря встроенному нагревателю, который, в зависимости от конкретной модели, может быть водяным или электрическим. Также, для повышения продуктивности установки, используется пластинчатый рекуператор. Принцип его работы заключается в системе, обеспечивающей нагрев приточного воздуха от вытяжного сквозь тонкую стенку прибора. Такая конструкция дает возможность с максимальной эффективностью осуществить теплообмен между поступающим и использованным воздушным потоком, препятствуя теплопотерям. Так как в процессе работы рекуператора может образовываться конденсат, в данной модели предусмотрен слив излишней влаги, обеспечивающий корректное функционирование системы и максимальную простоту в эксплуатации.

АВТОМАТИКА

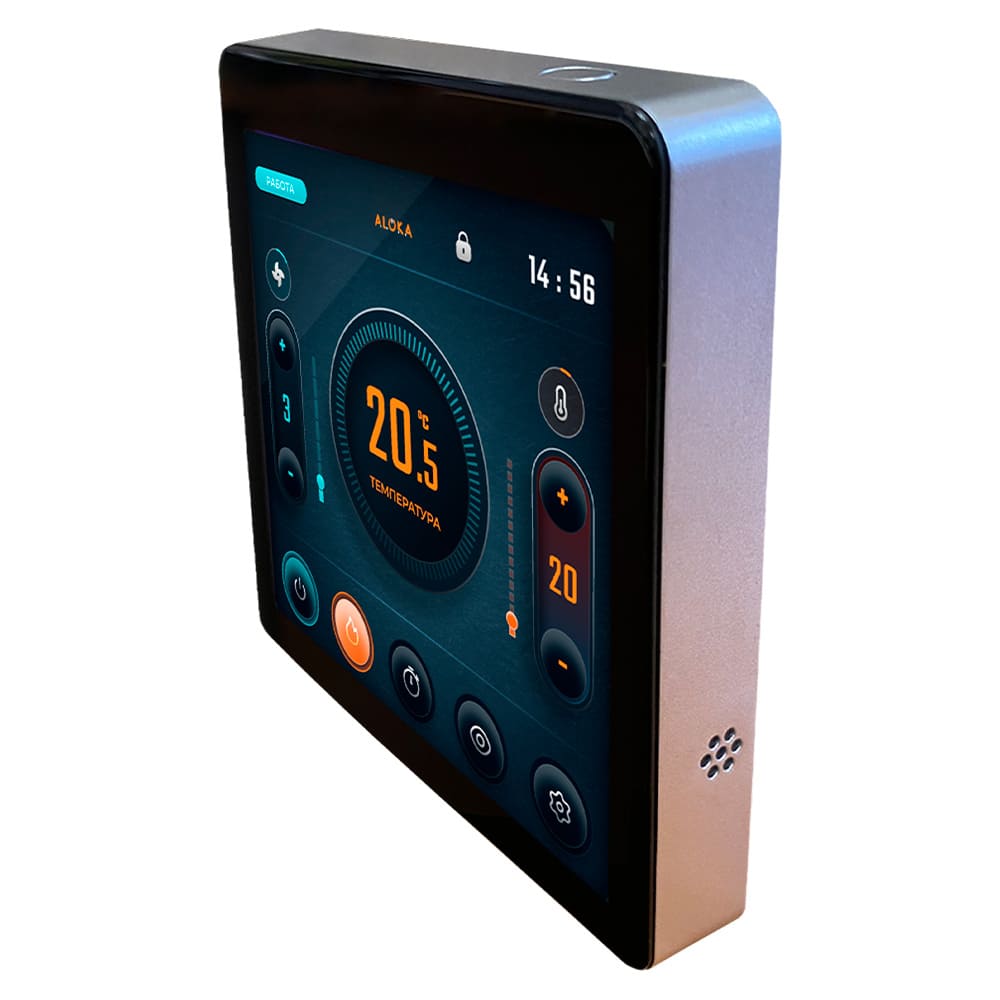

Пульт дистанционного управленияЩит управления располагается внутри установки. Система регулирования вентиляционной установки обеспечивается интегрированной автоматикой с выносным пультом управления.

Ее функционал позволяет отслеживать текущее состояние фильтров, устанавливать скорость подачи воздуха, настраивать температуру подогрева, автоматически включать или отключать по расписанию, выводя показатели на дисплей пульта дистанционного управления с ЖК-экраном и встроенным WiFi для управления через мобильное приложение.

При выходе из строя элементов или необходимости замены фильтров пользователь на экране пульта получает оповещение, что упрощает управление такой установкой.







Компактная приточно-вытяжная установка с пластинчатым рекуператором отличается легкостью монтажа и минимальными потребностями в обслуживании, а также небольшими габаритами, что позволяет без труда размещать ее в пространстве, не занимая много места, например, под потолком. Подключение установки производиться благодаря наличию на торцевой стороне патрубков, к которым подводится система воздуховодов.

Также, по желанию заказчика, возможно оснащение системы воздушными заслонками, обратными клапанами, дополнительными шумоглушителями и пультом с сенсорным экраном

Алгоритмы работы системы

Приточно-вытяжная установка с электрическим теплообменником

Режим «Дежурный»

В этом режиме вентилятор отключен, заслонка наружного воздуха закрыта. Режим «Вентиляция» При появлении сигнала «Старт» от дистанционного пульта или по сети, на соответствующем выходе (см. таблицу входов/выходов) появляется напряжение активации электропривода воздушного клапана вентиляционного агрегата. Одновременно этот же сигнал может служить для управления контактором безопасности первой ступени электрического теплообменника. Через 30 сек (время открытия воздушного клапана) произойдет пуск вентилятора на минимальной скорости. После этого, через 120сек или в зависимости от внешних условий будет производиться последовательное увеличение скоростей вентилятора до достижения установленной пользователем скорости. Этот метод выхода на заданную скорость выбран с точки зрения защиты всей системы от переохлаждения, на тот случай, если некорректно установлен датчик наружной температуры или не верно выбран режим работы установки. Если в режиме «Вентиляция» или «Нагревание» температура приточного воздуха опустится ниже значения, заданного пар. D2, то произойдет остановка вентиляционного агрегата с выводом номера ошибки на дисплей. Данная функция защищает обслуживаемое помещение от переохлаждения при ошибочном выборе режима работы (актуально для ручного режима перехода между сезонами или при неправильно установленном датчике температуры наружного воздуха.

Режим «Нагревание»

Процедура пуска аналогична режиму «Вентиляция». После того, как полностью откроется воздушный клапан и произойдет пуск двигателя вентилятора, последует включение электрического нагревателя. Первая ступень электрического нагревателя управляется с помощью твердотельного реле, на управляющие терминалы которого подается ШИМ-сигнал. Если используется многосекционный нагреватель, то будет происходить последовательное подключение дополнительных секций по необходимости. Если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха) и при активном пар. C6 (Автоматический режим управления производительностью вентилятора), будет вырабатываться уменьшающее воздействие на пользовательскую скорость до тех пор, пока условия работы нагревателя не нормализуются. Если в процессе работы температура приточного воздуха будет ниже значения, заданного пар. D2, то через 250 сек будет сформирован аварийный сигнал, указывающий на неисправность теплообменника. Если температура приточного воздуха будет выше +65ºС в любом режиме работы, будет подан сигнал запрета включения вентилятора.

Режим «Охлаждение»

Процедура пуска аналогична режиму «Вентиляция». После того, как полностью откроется воздушный клапан и произойдет пуск двигателя вентилятора, последует включение охладителя, при условии, что температура в помещении будет выше уставки на определенное значение, установленное в пар. Е0 (гистерезис). Отключение охладителя произойдет, если температура помещения будет ниже уставки на определенное значение, установленное в пар. Е0 (гистерезис).

Включение охладителя происходит с задержкой между циклами на определенное время, установленное в пар. Е0. Управление охладителем осуществляется по датчику температуры в помещении. Этот датчик устанавливается в вытяжном канале воздуховода или в контролируемом помещении. Отказ датчика температуры блокирует работу установки в режиме «Охлаждение». Защита от обмерзания теплообменника обеспечивается термостатом, подключенным ко входу контроллера.



Приточно-вытяжная установка с водяным теплообменником

Режим «Дежурный»

В этом режиме вентилятор отключен, заслонка наружного воздуха закрыта. В холодный период года контроллер обрабатывает информацию от датчика температуры обратной воды и формирует напряжение для управления электроприводом регулирующего клапана (далее по тексту — РК). Температура обратной воды поддерживается на уровне уставки (пар. D6). Летом РК находится в закрытом положении и контроль температуры обратной воды не осуществляется.

Режим «Вентиляция»

При появлении сигнала «Старт» от дистанционного пульта или по сети, на соответствующем выходе (см. таблицу входов/выходов) появляется напряжение активации электропривода воздушного клапана вентиляционного агрегата. Одновременно этот же сигнал может служить для управления контактором безопасности первой ступени электрического теплообменника. Через 30 сек (время открытия воздушного клапана) произойдет пуск вентилятора на минимальной скорости. После этого, через 120сек или в зависимости от внешних условий будет производиться последовательное увеличение скоростей вентилятора до достижения установленной пользователем скорости. Этот метод выхода на заданную скорость выбран с точки зрения защиты всей системы от переохлаждения, на тот случай, если некорректно установлен датчик наружной температуры или не верно выбран режим работы установки. Если в режиме «Вентиляция» или «Нагревание» температура приточного воздуха опустится ниже значения, заданного пар. D2, то произойдет остановка вентиляционного агрегата с выводом номера ошибки на дисплей. Данная функция защищает обслуживаемое помещение от переохлаждения при ошибочном выборе режима работы (актуально для ручного режима перехода между сезонами или при неправильно установленном датчике температуры наружного воздуха.

Режим «Нагревание»

При появлении сигнала «Старт» от дистанционного пульта или по сети, активируется стадия «Прогрев» в процессе выполнения которой электропривод открывает регулирующий клапан теплоносителя. На дисплее панели включается мигающий индикатор System ON. Прогрев будет осуществляться в течение заданного времени или до достижения температуры обратной воды, заданного пар. D1. Внутри интервала этого времени температура обратной воды должна быть выше значения уставки пар. D6. В случае, если условие не будет достигнуто, то контроллер прерывает стадию «Прогрев» и переводит систему в аварийный режим с формированием ошибки «Несоответствие параметров теплоносителя». В случае достижения условия, на соответствующем выходе (см. таблицу входов/выходов) появляется напряжение активации электропривода воздушного клапана вентиляционного агрегата. Через 30 сек (время открытия воздушного клапана) произойдет пуск вентилятора на минимальной скорости. После этого, в течение 120 сек будет производиться последовательное увеличение скоростей вентилятора до достижения установленной пользователем скорости. Если условия работы нагревателя неблагоприятны (слишком низкая температура наружного воздуха) и при активном пар. C6 (Автоматический режим управления производительностью вентилятора), будет вырабатываться уменьшающее воздействие на пользовательскую скорость до тех пор, пока условия работы нагревателя не нормализуются. Сервисная инструкция по автоматике Если в процессе работы температура приточного воздуха будет ниже значения, заданного пар. D2, то через 30 сек будет сформирован аварийный сигнал, указывающий на неисправность теплообменника.

Режим «Охлаждение»

Процедура пуска аналогична режиму «Вентиляция». После того, как полностью откроется воздушный клапан и произойдет пуск двигателя вентилятора, последует включение охладителя, при условии, что температура в помещении будет выше уставки на определенное значение, установленное в пар. Е0 (гистерезис). Отключение охладителя произойдет, если температура помещения будет ниже уставки на определенное значение, установленное в пар. Е0 (гистерезис). Включение охладителя происходит с задержкой между циклами на определенное время, установленное в пар. Е0. Управление охладителем осуществляется по датчику температуры в помещении. Этот датчик устанавливается в вытяжном канале воздуховода или в контролируемом помещении. Отказ датчика температуры блокирует работу установки в режиме «Охлаждение». Защита от обмерзания теплообменника обеспечивается термостатом, подключенным в разрыв цепи управления охладителя.
