Смесительные узлы обвязки для вентиляции



Смесительные узлы для вентиляции

ТЕПЛОКОНТРОЛЬ производит смесительные узлы регулирования для обвязки водяных калориферов (воздухонагревателей, теплообменников) систем вентиляции, фанкойлов и тепловых завес.

Примеры собранных нами узлов обвязки можно посмотреть по ссылке https://www.instagram.com/teplocontrol812/



Для подбора смесительного узла для приточной установки рекомендуется обратиться к нашим специалистам

Основные параметры, которые важно учесть при выборе:

  • объёмы расхода теплоносителя (воды или антифриза с гликолевой или другой основой);
  • снижение давления, вызванное работой теплообменника;
  • температура воздуха на входе в теплообменник и на выходе из него;
  • температура теплоносителя на входе и выходе.

Подбор смесительного узла осуществляется выбором типоразмера смесительного клапана и производительностью циркуляционного насоса. Каждый смесительный клапан имеет характеристику Kvs (пропускная способность в м³/ч при потере давления 1 бар). Параметр Kvs помогает определить, какой именно клапан необходим для системы.

Исходные данные, необходимые для подбора смесительного узла:

  • W — мощность калорифера (кВт) или V — расход воды (м³/ч);
  • dT — разница температур входной и выходной воды (обычно 20 °С);
  • dPкал. — падение давления воды на калорифере (кПа).

Если затрудняется рассчитать Kvs самостоятельно, можно воспользоваться таблицами подбора смесительных узлов.

СБОРКА СМЕСИТЕЛЬНЫХ УЗЛОВ

По желанию заказчика мы изготовим узлы из комплектующих любых других производителей, аналоги любых моделей, а также разных схем.

Сборка смесительных узлов (СУР) компании ТЕПЛОКОНТРОЛЬ выполняется мастерами высокого уровня с большим опытом в системах отопления, вентиляции,  в сборке сложных систем тепловых пунктов.

Для соединения элементов СУР небольших диаметров мы используем - лен и пасту, при сборке диаметром более Dn50 мы используем сварку либо фланцы.



ИСПЫТАНИЯ

Каждый собранный узел проходит опреcсовку компрессором создавая давление 10 атм.



КОМПЛЕКТУЮЩИЕ

  • электроприводы трехходовых клапанов Lufberg, Siemens, Danfoss, ESBE, Belimo
  • циркуляционные насосы IMPPumps, Grundfos, Wilo, DUB
  • шаровые краны, а также другая запорная арматура фирмы Valtec термоманометры CEWAL, Росма, Meter





СУР воздухонагревателя приточной установки

Узлы регулирования для водяных нагревателей или калориферов приточных установок выполняются двумя видами схем, которые называются как "двухходовая" или "трехходовая".

Они необходимы для плавного регулирования мощности водяных нагревателей, защиты их от разморозки.

Типовые схемы смесительных узлов обвязки

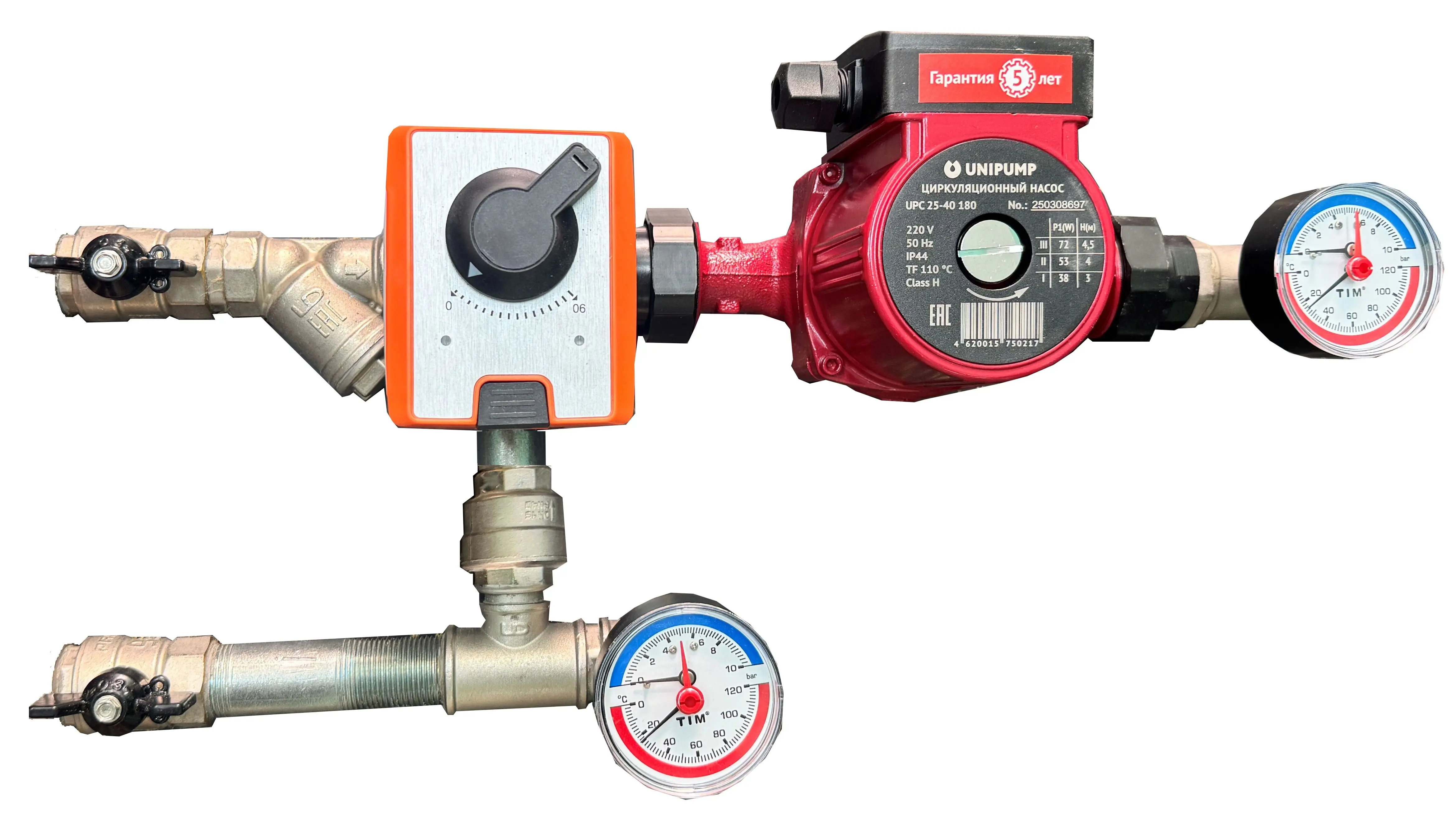

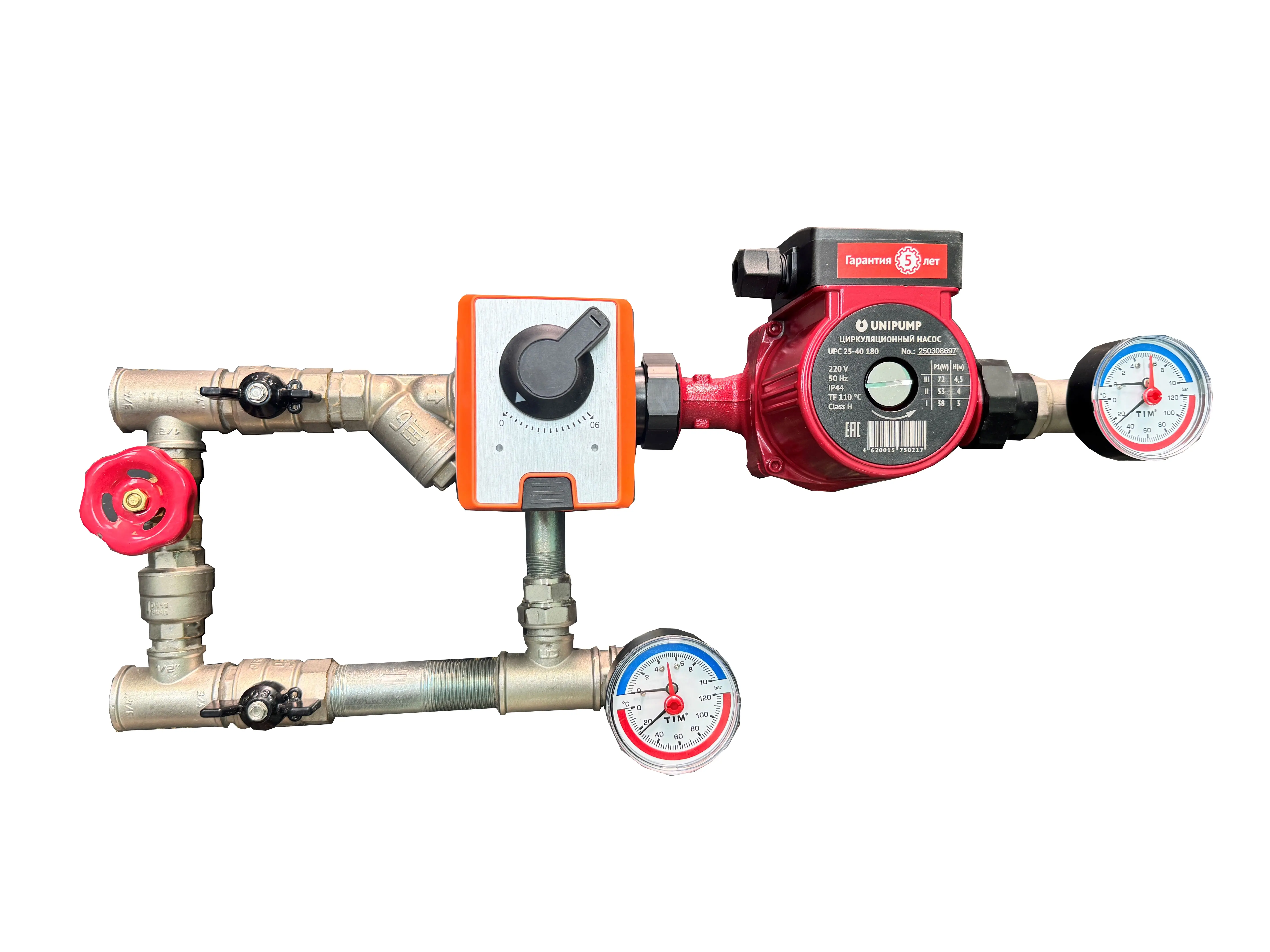

Смесительные узлы обвязки для вентиляции - 1Смесительные узлы обвязки для вентиляции - 2

 Смесительные узлы обвязки для вентиляции - 3

В СУР воздухонагревателей компании ТЕПЛОКОНТРОЛЬ такие элементы как циркуляционный насос и трехходовой клапан уставливаются стандартно обратной линии чтобы снизить на них тепловую нагрузку. Это обеспечивает высокую надежность, позволяет использовать наши изделия для подключения к теплоносителю с температурным графиком 130/70С.

Узлы регулирования воздухоохладителей приточных установок

Смесительные узлы обвязки для вентиляции - 4

Узел обвязки воздухохладителя приточной установки дает переменный расход и постоянное количество холодоносителя, протекающего между чиллером и калорифером (воздухоохладителем).

Узел регулирования воздухонагревателя тепловой завесы

Смесительные узлы обвязки для вентиляции - 5

Смесительные узлы обвязки для вентиляции - 6

Узлы регулирования тепловыми завесами совершенно отличаются от узлов обвязки калориферов приточных вентустановок. Это отличие обуславливается тем что завесы удалены от тепловых пунктов, трассы теплоснабжения достаточно большой протяженности. Они подвержены воздействию сквозняков и переохлаждению. Время работы завесы весьма не продолжительно. Составляет 1-3 минуты, а остальное время она должна находиться в "ждущем" режиме, но время выхода на режим нагрева должно быть минимальным и исчисляться секундами.

В режиме работы завеса выдает максимальную тепловую мощность, значит регулирующий клапан должен максимально быстро открываться.

Узлы обвязки тепловых завесСУР полностью реализуют функционал любых тепловых завес, удобны в эксплуатации и монтаже, соответствуют схемам, которые рекомендуют ведущие производители тепловых завес

Узлы регулирования гликолевых рекуператоров

Смесительные узлы обвязки для вентиляции - 7

Узлы обвязки фанкойлов

 Смесительные узлы обвязки для вентиляции - 8

В состав обвязки калорифера входят элементы контролирующие и регулирующие температуру, расход, давление теплоносителя.

Очень важно правильно подобрать элементы , чтобы они соответствовали необходимым параметрам калорифера.

Регулирование нагрева в узлах обвязки может быть количественной или качественной.

Количественное - это изменение расхода теплоносителя.

Качественное - это изменение параметров теплоносителя при неизменном расходе . Его преимущество - это высокая степень устойчивости к возможной разморозке водяного нагревателя (калорифера).

Принцип качественного регулирования гарантирует линейность управления при любом положении регулирующего трехо- или двухходового клапана.
