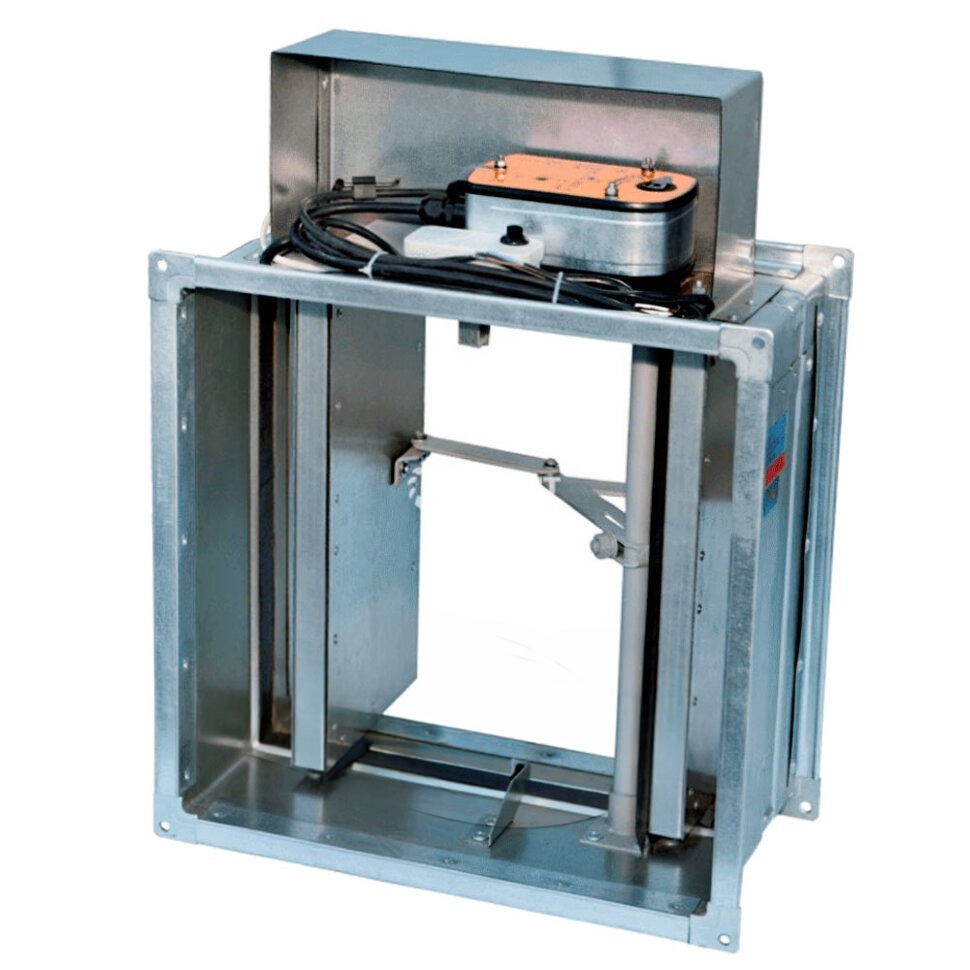

Противопожарный клапан КЛОП-3 90 НО с приводом Belimo

Противопожарный клапан КЛОП-3 90 НО с приводом Belimo

Клапан противопожарный КЛОП-3 НО производства ВИНГС-М – вентиляционное оборудование, регулирующее проходное сечение прямоугольного воздуховода. Огнезадерживающий ОЗК используется в противопожарных системах вентиляции зданий промышленного и общественного назначения, монтируется между огнестойкими воздуховодами или в стену шахт, потолков для предотвращения распространения огня и продуктов горения в другие помещения.

Предел огнестойкости и характеристики КЛОП-3 МВ 90 в режиме нормально открытого огнезадерживающего клапана:

• Огнестойкость при расположении привода МВ со стороны и против теплового воздействия – EI90;
• Вид климатического исполнения - У3 по ГОСТ 15150-69;
• Монтаж в закрытых помещениях с температурой воздуха от -30 °С до +40 °С, среда взрывобезопасная;
• Минимальный размер - 150х150 мм, максимальный 1500х1000 мм (одна кассета);
• Автоматика управления заслонкой — электропривод Belimo MB(24/220);
• Вес - от 5.1 кг до 38.4 кг.

Преимущество нормально-открытых клапанов КЛОП-3 ВИНГС-М канального типа - это более стабильное функционирование (относительно КЛОП-1(НО) и КЛОП-2(НО)) при больших скоростях и расходах воздуха в вентканалах, особенно за резким поворотом воздуховода. Двойная заслонка так же способствует размещению ОЗК в ограниченном пространстве, так как её вылет за корпус минимален или его нет.

Конструкция канального клапана КЛОП-1 90 Нормально-Открытый

Огнезадерживающий КЛОП-3(90)-НО-К изготовляется из оцинкованной стали прямоугольного сечения, при размере равным и менее 350х350 мм, и при любой высоте, но ширине не более 350 мм, применяется одна заслонка. Начиная с 400х400 и больше, противопожарный клапан оснащается двумя заслонками и их вылет за пределы корпуса равен 76мм (в сторону обратную от расположения электропривода и термодатчика).

Вплоть до 1000х1000 применяется однокассетное исполнение, начиная с 1050х1000 и более, ОЗК состоит из двух кассет. Есть два варианта кассетного исполнения: А и Б. Исполнение А - заслонки горизонтальные, два электромеханических привода по бокам, Б - вертикальное расположение заслонок, а два электрических привода Белимо размещены сверху.

От габаритов корпуса так же зависит тип применяемой шины для подсоединения к воздуховоду, если высота ≤ 550 мм - шина №20, при высоте ≥ 600 - шина №30.

Управление огнезадерживающим клапаном КЛОП-3 МВ приводом Belimo

Для автоматики управления заслонкой на ОЗК устанавливается электропривод Belimo с возвратной пружиной серии BFL, BFN и BF (Belimo BLF снят с производства). В качестве дублирующего механизма применяется терморазмыкающее устройство, которое срабатывает при 72°С. Можно заказать термодатчик на 93°С или 141°С.

Принцип работы нормально-открытого клапана ОЗК: в исходном состоянии вентиляционный канал открыт, в пожароопасной ситуации срабатывает противопожарная автоматика, которая подаёт сигнал на сервопривод Белимо (МВ 24/220), приходит в действие пружинный механизм, который перемещает заслонку на 90°, перекрывая канал.
