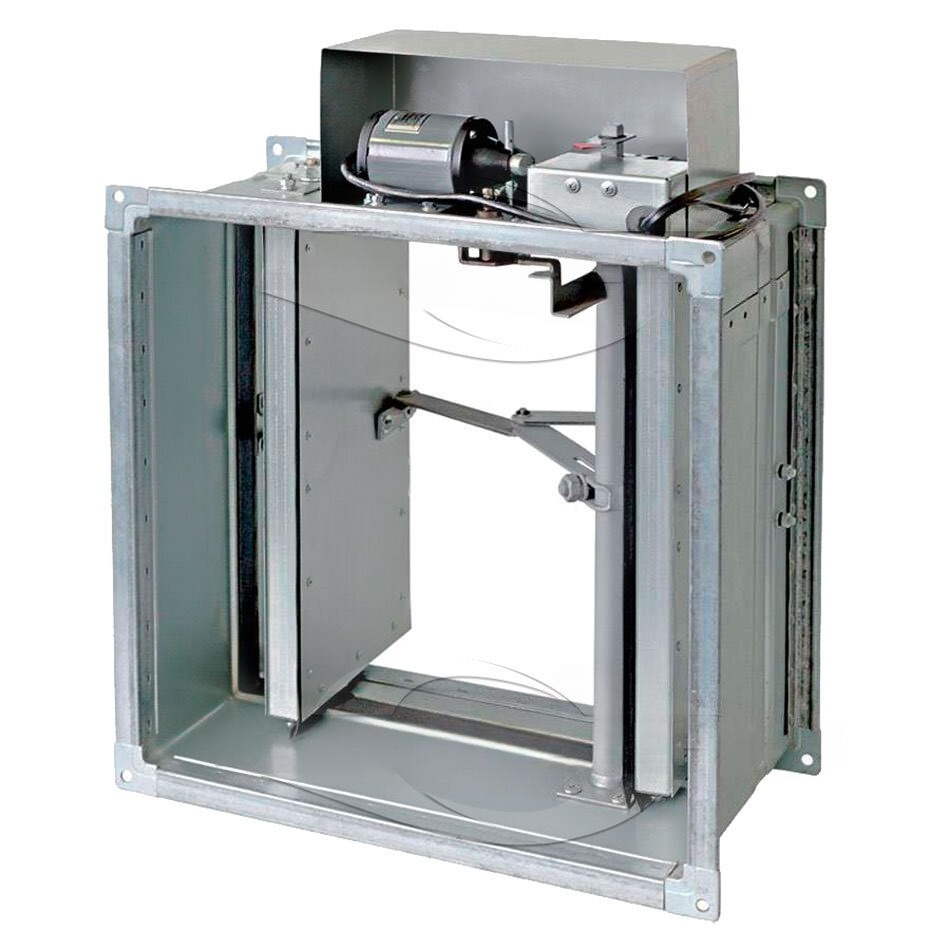

Противопожарный клапан КЛОП-3 90 НО с приводом ЭМ

Противопожарный клапан КЛОП-3 90 НО с приводом ЭМ

Клапан огнезадерживающий КЛОП-3 НО производства ВИНГС-М – вентиляционное оборудование, регулирующее проходное сечение прямоугольного воздуховода. Огнезащитный клапан используется в противопожарных системах вентиляции зданий промышленного и общественного назначения, монтируется между огнестойкими воздуховодами или в стену шахт, потолков дляф предотвращения распространения огня и продуктов горения в другие помещения.

Характеристики КЛОП-3 ЭМ 90 в режиме нормально открытого противопожарного клапана:

• Предел огнестойкости – EI90;
• Вид климатического исполнения - У3 по ГОСТ 15150-69;
• Монтаж в закрытых помещениях с температурой воздуха от -30 °С до +40 °С, среда взрывобезопасная;
• Минимальный размер - 150х150 мм, максимальный 1500х1000 мм (одна кассета);
• Автоматика управления заслонкой - Электромагнитный привод 12В, 24В, 220В;
• Вес - от 12 кг до 38 кг.

Преимущество нормально-открытых клапанов КЛОП-3 ВИНГС-М канального типа - это более стабильное функционирование (относительно КЛОП-1(НО) и КЛОП-2(НО)) при больших скоростях и расходах воздуха в вентканалах, особенно за резким поворотом воздуховода. Двойная заслонка так же способствует размещению ОЗК в ограниченном пространстве, так как её вылет за корпус минимален или его нет.

Конструкция канального клапана КЛОП-3 90 Нормально-Открытый

Огнезадерживающий КЛОП-3(90)-НО-К изготовляется из оцинкованной стали прямоугольного сечения с фланцами с двух сторон. Минимальные габаритные размеры противопожарного клапана начинаются с 400х400 мм, он оснащается двумя заслонками и их вылет за пределы корпуса равен 76 мм (в сторону обратную от расположения привода). Если необходимы габариты в пределах 150х150 - 350х350, то тут ВИНГС-М предлагает КЛОП-3(90)-МВ с электроприводом Belimo.

Вплоть до 1000х1000 применяется однокассетное исполнение, начиная с 1050х1000 и более, ОЗК состоит из двух кассет. Есть два варианта кассетного исполнения: А и Б. Исполнение А - заслонки горизонтальные, два привода ЭМ по бокам, Б - вертикальное расположение заслонок, а два электромагнитных привода размещены сверху.

От габаритов корпуса так же зависит тип применяемой шины для подсоединения к воздуховоду, если высота ≤ 550 мм - шина №20, при высоте ≥ 600 - шина №30.

Управление огнезадерживающим клапаном КЛОП-3 ЭМ

Для автоматики управления заслонкой на ОЗК устанавливается электромагнитный привод с тепловым замком (ТЗ). Напряжение питания 12В, 24В, 230В. Тепловой замок дублирующий механизм, который срабатывает при 72°С. Можно заказать термодатчик на 93°С или 141°С.

Принцип работы нормально-открытого клапана ОЗК: в исходном состоянии вентиляционный канал открыт, в пожароопасной ситуации срабатывает противопожарная автоматика, которая подаёт сигнал на привод (ЭМ 12/24/220), приходит в действие пружинный механизм, который перемещает заслонку на 90°, перекрывая канал.
