Противопожарный клапан КЛОП-1 90 НО с приводом Belimo

Противопожарный клапан КЛОП-1 90 НО с приводом Belimo

КЛОП-1 НО МВ - нормально-открытый противопожарный клапан ВИНГС-М с приводом Belimo MB с возвратной пружиной, предел огнестойкости EI90. КЛОП-1 НО 90 используется в системах общеобменной вентиляции, кондиционирования или воздушного отопления для блокирования распространения пожара и продуктов горения по воздуховодам, шахтам и каналам противопожарной системы вентиляции. Огнестойкость EI 90 позволяет сохранять целостность и теплоизоляцию корпуса на протяжении 90 минут.

Предел огнестойкости КЛОП-1 МВ 90 в режиме нормально открытого огнезадерживающего клапана :

• при расположении привода со стороны теплового воздействия – EI 90;
• при расположении привода со стороны, противоположной тепловому воздействию – EI 90;
• при установке на участке воздуховода за пределами ограждающей строительной конструкции с нормируемым пределом огнестойкости - EI 90;

Клапаны КЛОП-1 НО Belimo устанавливаются в огнестойкие строительные конструкции или за пределы противопожарной преграды на участке огнестойкого воздуховода. Монтаж нормально-открытых огнезадерживающих ОЗК возможен с любой стороны от пожарной преграды, независимо от расположения очага пожара по отношению к этой преграде

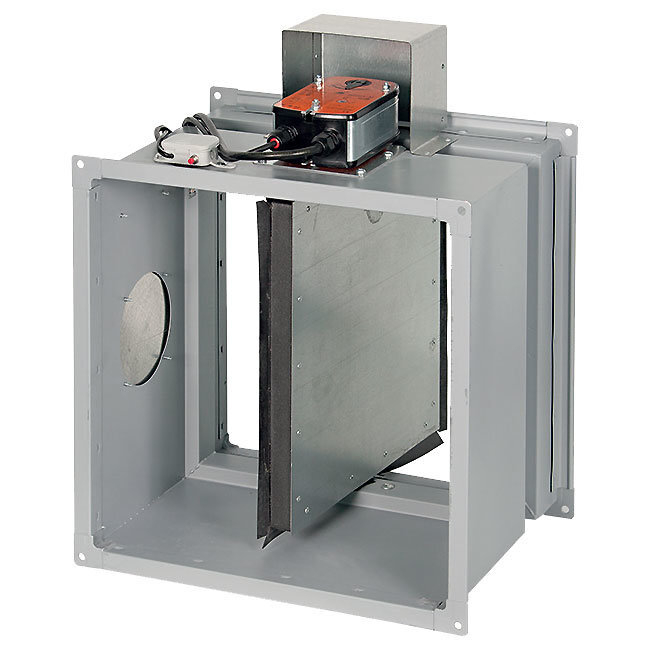

Конструкция противопожарного клапана КЛОП-1 90 Нормально-Открытый

Нормально-открытые огнезадерживающие КЛОП-1 МВ ВИНГС М выпускаются только в канальном исполнении с электроприводом Belimo, конструкция такого противопожарного клапана состоит из трёх основных частей:

• Корпус прямоугольного сечения канального типа с двумя фланцами, для закрепления в строительной конструкции и с воздуховодом. Для удобства обслуживания на корпусе предусмотрен смотровой люк. Материал корпуса выполнен из углеродистой стали или из нержавеющей (по запросу).
• Заслонка с термоизоляцией. Для полного перекрытия канала предусмотрены резиновые уплотнения. При минимальном размере 150х150 мм заслонка не выходит за корпус, при размерах от 200х200 до 500х500 заслонка выходит только с одной стороны, при 550х550 вылет заслонки с двух сторон. Материал изготовления - углеродистая холоднокатаная или нержавеющая сталь.
• Управляющий механизм - электромеханический привод Belimo MB24/220 с терморазмыкающим устройством (ТРУ). Электропривод Белимо закреплён на корпусе и защищён металлическим кожухом. Напряжение подключения 24В или 230В выбирает заказчик, конкретная модель (Belimo BFL, BFN или BF) зависит от размера и подбирается специалистами ВИНГС М.

Управление огнезадерживающим клапаном КЛОП-1 МВ с приводом Belimo

Для регулирования положением заслонки КЛОП-1 МВ 24/220 применяются электроприводы Белимо с возвратной пружиной и ТРУ. Электромеханический привод подбирается в зависимости от размера клапан КЛОП. Для небольших применяется Belimo BFL (4нм), для средних - Belimo BFN (9Нм) и для самых больших Belimo BF (18нм). Термодатчик расположен на крышке люка (при ширине меньше 400 мм) или на корпусе рядом с приводом МВ 24/220 (при ширине больше 400 мм). ТРУ срабатывает при температуре 72°С, по запросу можно изменить на 93°С или 141°С.

Принцип работы клапана КЛОП-1 НО с приводом Belimo: в исходном положении огнезадерживающий ОЗК открыт, возвратная пружина электропривода взведена и удерживается двигателем. При возникновении пожара срабатывает пружинный возврат, который закрывает заслонку. Когда пожар потушен, двигатель сервопривода открывает заслонку и одновременно взводит возвратную пружину.
