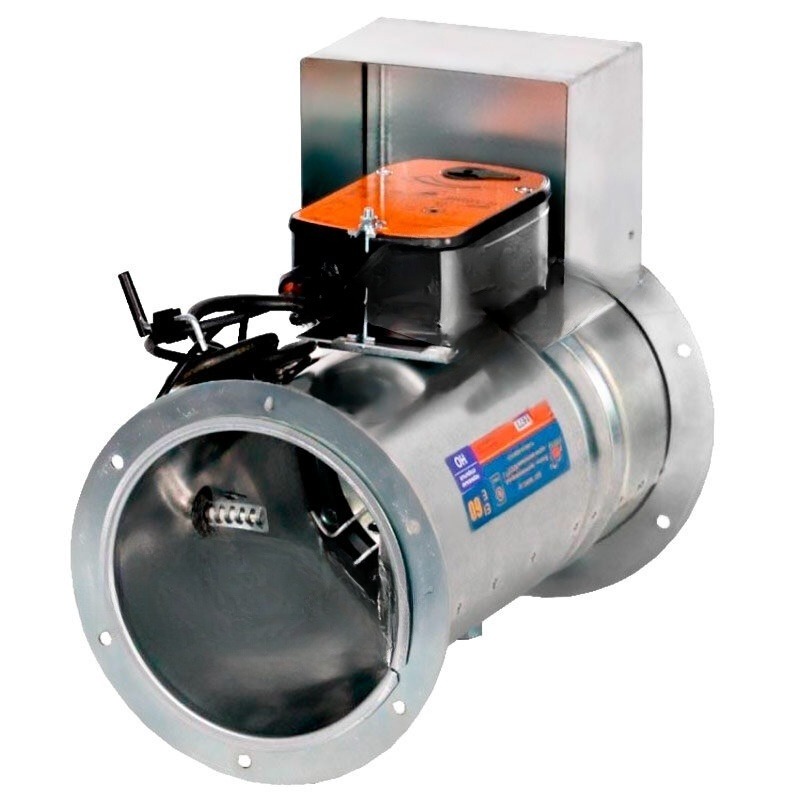

Круглый фланцевый клапан КЛОП-1 60 НО с приводом Belimo

Круглый фланцевый клапан КЛОП-1 60 НО с приводом Belimo

Круглый КЛОП-1 НО Фл – фланцевый противопожарный клапан ВИНГС-М круглого сечения с электроприводом Belimo МВ 24/220. В исходном положении заслонка нормально-открыта и регулируется электроприводами Белимо с возвратной пружиной. Предел огнестойкости EI60 позволяет сохранять целостность и теплоизоляцию корпуса на протяжении 60 минут.

КЛОП-1 60 НО используется для создания препятствия распространения продуктов горения по воздуховодам круглого сечения и одновременно для блокирования подачи воздуха в помещение с огнём. При пожаре, каналы общеобменной вентиляции перекрываются. Противопожарное оборудование можно применять так же в системах кондиционирования и воздушного отопления.

Основные характеристики фланцевого КЛОП-1 МВ 60 в режиме нормально закрытого огнезадерживающего клапана:

• Предел огнестойкости – EI 60;
• Материал - оцинкованная сталь;
• Управление - электромеханический привод Belimo MB(24/220)
• Диаметр мин./макс. - ⌀100-1000 мм
• Вес мин./макс. - 6.1 - 32.9 кг

Минимальный размер круглого огнезадерживающего клапана серии КЛОП-1(Фл) – 160 мм, меньшие диаметры (100/125/140) делаются из фланцевых КЛОП-1(60)-ф160(Фл) с добавлением перехода необходимого диаметра.

Конструкция круглого клапана КЛОП-1 60 Нормально-Открытый

Нормально-открытые огнезадерживающие КЛОП-1 МВ ВИНГС М выпускаются только в канальном исполнении с электроприводом Belimo, конструкция такого противопожарного клапана состоит из трёх основных частей:

• Корпус круглого сечения канального типа для фланцевого соединения с воздуховодом. Для удобства обслуживания на корпусе предусмотрен смотровой люк. Материал корпуса выполнен из оцинкованной стали или из нержавеющей (по запросу).
• Заслонка с термоизоляцией. Для полного перекрытия канала предусмотрены резиновые уплотнения. При диаметре 180 мм и меньше, заслонка не выходит за корпус, при размерах от ф200 до ф500 заслонка выходит только с одной стороны, при ф=560, 630 и больше - вылет заслонки с двух сторон. Материал изготовления - сталь с цинковым покрытием или нержавейка.
• Управляющий механизм - электромеханический привод Belimo MB24/220 с датчиком температуры. Электропривод Белимо закреплён на корпусе и защищён металлическим кожухом. Напряжение подключения 24В или 230В выбирает заказчик, конкретная модель (Belimo BFL, BFN или BF) зависит от размера и подбирается специалистами ВИНГС М.

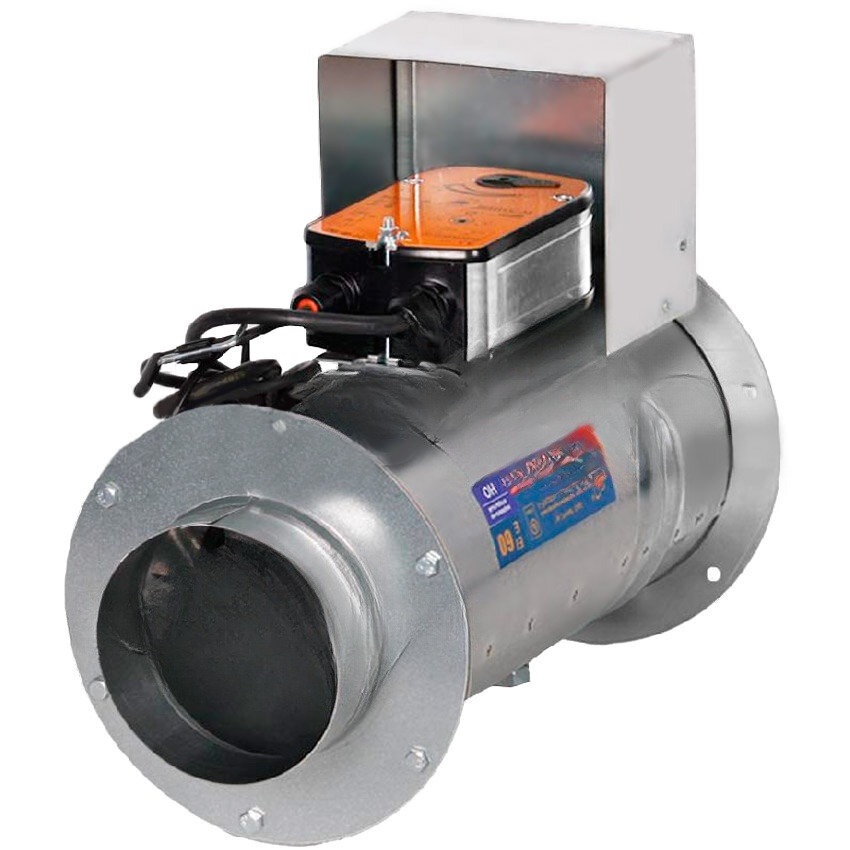

Фланцевые КЛОП-1(60)-Фл ф100/125/140 изготовляются диаметром ф160 или ф200 мм с пластинчатыми переходами для фланцевого соединения или с трубчатыми переходами под ниппельное соединение. Клеммная коробка, корпус из нержавеющей стали и антивандальное исполнение с защитой привода МВ - по запросу.

Управление огнезадерживающим клапаном КЛОП-1 МВ с приводом Belimo

Для регулирования положением заслонки КЛОП-1 МВ 24/220 применяются электроприводы Белимо с возвратной пружиной и ТРУ. Электромеханический привод подбирается в зависимости от размера клапана КЛОП. Для небольших применяется Belimo BFL (4 Нм), для средних - Belimo BFN (9 Нм) и для самых больших Belimo BF (18 Нм). Терморазмыкающее устройство расположено на корпусе рядом с приводом МВ 24/220. ТРУ срабатывает при температуре 72°С, по запросу можно изменить на 93°С или 141°С.

Принцип работы клапана КЛОП-1 НО с приводом Belimo: в исходном положении огнезадерживающий ОЗК открыт, возвратная пружина электропривода взведена и удерживается двигателем. При возникновении пожара срабатывает пружинный возврат, который закрывает заслонку. Когда пожар потушен, двигатель сервопривода открывает заслонку и одновременно взводит возвратную пружину.
