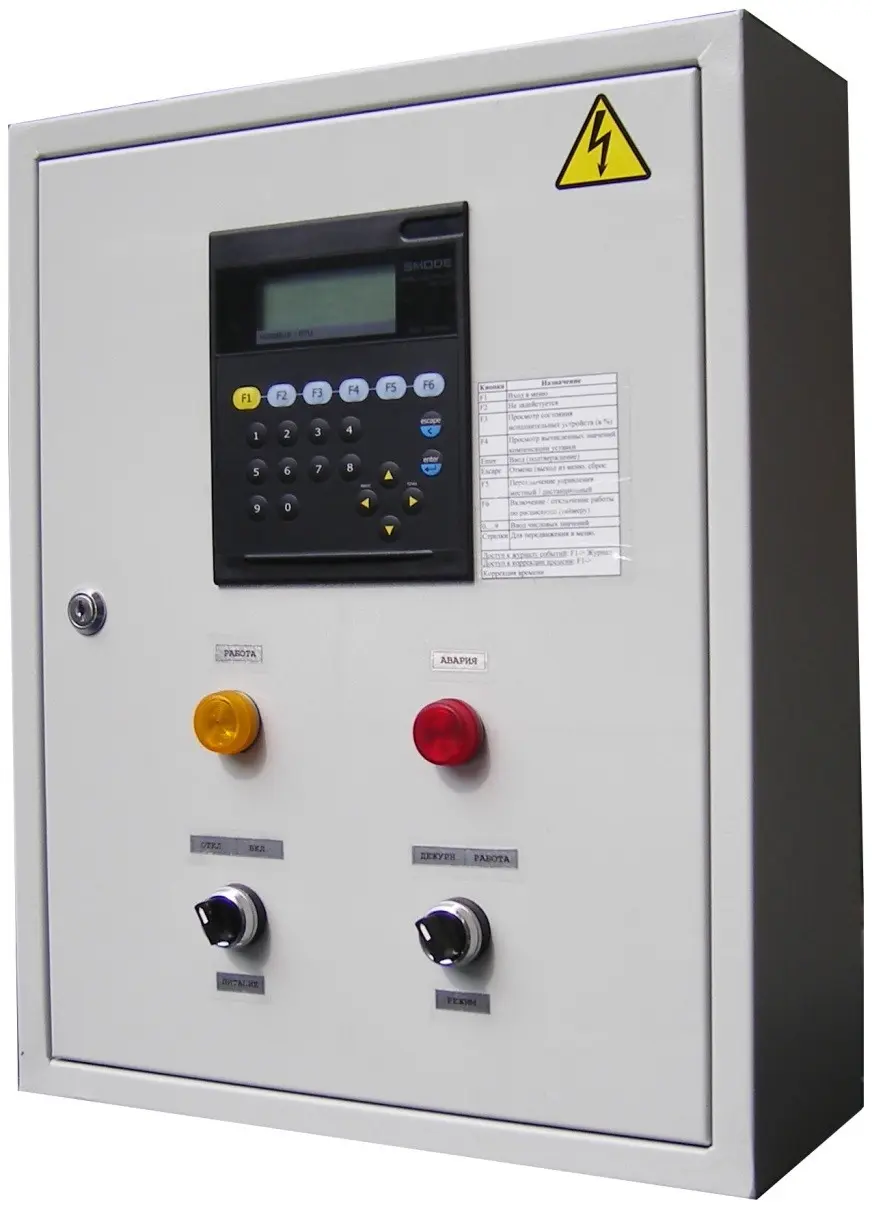

Щит управления вентиляцией на контроллере Сегнетикс SMH2010

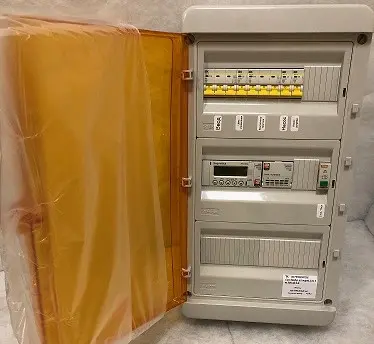

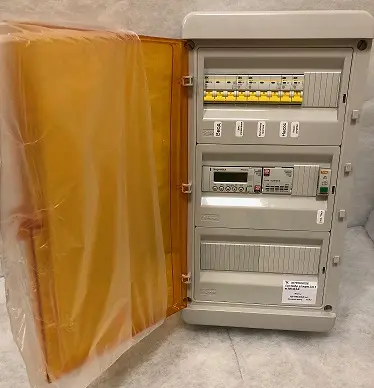

Щит управления вентиляцией на контроллерах Сегнетикс Pixel

Щит управления для приточной установки

Щит управления для приточно-вытяжной установки

Щит управления для приточно-вытяжной установки с пластинчатым рекуператором

Щит управления для приточно-вытяжной установки с роторным рекуператором

Щит управления для приточно-вытяжной установки с рециркуляцией

Щит управления для приточно-вытяжной установки с гликолевым рекуператором

Щит управления вентиляторами дымоудаления и противопожарными клапанами

Щит управления вентиляцией с контроллером Carel

Щиты автоматики вентиляции

 ШКАФЫ УПРАВЛЕНИЯ ПРИТОЧНО-ВЫТЯЖНОЙ ВЕНТИЛЯЦИЕЙ

• Щиты автоматики производства нашей компании могут решить любую задачу для управления вентиляционным оборудованием.
• Мы поддерживаем высочайшее качество производства при малых сроках.
• Наше оборудование сертифицировано и имеет гарантию от 12 месяцев и выше.
• Все наши сотрудники готовы проконсультировать и решить любой возникший вопрос.
• Щит управления вентиляцией (шкаф автоматики вентиляции) производства компании Теплоконтроль - это готовое решение для проектных и монтажных организаций.

ЗАКАЗАТЬ ЩИТ УПРАВЛЕНИЯ ВЕНТИЛЯЦИЕЙ

В нашем магазине можно купить надежные и качественные щиты управления вентиляцией любых параметров. Мы предлагаем гарантию качества и быструю доставку. В случае возникновения вопросов менеджеры всегда проконсультируют и помогут подобрать наиболее подходящую модель, чтобы в вашем помещении всегда был свежий и чистый воздух с минимальными затратами энергии!

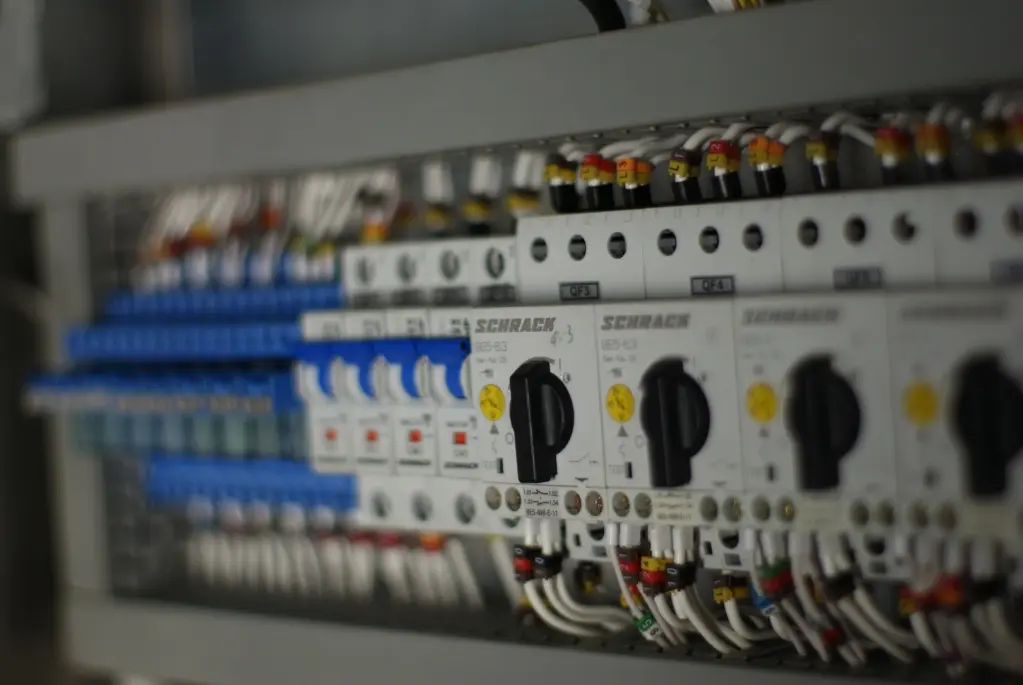

Щиты автоматики для вентиляции

Основные достоинства наших шкафов управления вентиляцией

• свободно-программируемый контроллер фирмы Segnetics, Carel, Ridan, Siemens
• комплектующие ведущих производителей (Chint, ИЕК, Dekraft)
• современный дизайн корпуса шкафа в пластиковом исполнении
• возможность комплектации шкафа управления выносной панелью кнопочного или сенсорного типа
• система диспетчеризации
• степень защиты от пыли и влаги IP40, 56

Основные функции управления шкафов ТК

• датчики температуры PT1000 или NTC10K
• электроприводы воздушных заслонок наружного воздуха и камеры смешивания
• управление частотой вращения приточных и вытяжных вентиляторов
• управление резервным вентилятором
• водяные нагреватели с клапаном и приводом 24В или 220В по сигналу 0-10В или 2-х точечное управление
• водяные охладители с клапаном и приводом 24В или 220В по сигналу 0-10В или 2-х точечное управление
• электронагреватели с плавным или ступенчатым управлением
• циркуляционные насосы
• управление ккб (компрессорно-конденсаторными блоками фреонового охладителя)
• ручное или автоматическое переключение режима Зима/Лето
• защита водяных калориферов от разморозки
• регулирование температуры приточного воздуха
• регулирование температуры обратной воды

Блок управления системой вентиляции ТК позволяет управлять работой приточного и приточно-вытяжного вентиляционного оборудования из произвольного места здания, а также удаленно по Ethernet, GSM, Modbus, LON и сети интернет с использованием стандартного браузера.

Шкафы для управления вентиляцией, Автоматика для вентиляции Теплоконтроль ТК (блок управления, щит) полностью совместимы с оборудованием любого производителя: Ventus VTS, Korf, NED, SHUFT, Lessar, Lufberg, Systemair, Remak, Vertro, Vents, Арктос и др.

Исполнение:

• С выносным проводным пультом управления или со встроенной панелью управления расположенном на щите
• В пластиковом или металлическом корпусе

Что входит в комплект поставки шкафа управления системой вентиляции

• Шкаф автоматики для вентиляции
• Паспорт
• Электрические схемы
• Инструкция по ПНР
• Техническая документация

Может иметь название ЩУВ

В зависимости от модификаций, бывают:

ЩУВ-1, ЩУВ-2, ЩУВ-3, ЩУВ-4, ЩУВ-5, ШАУ, БАУ и др.

Питание щитов управления зависят от подключаемых к ним вентиляторов, преобразователей частоты и циркуляционного насоса.

Если напряжение питание насоса или преобразователей частоты 3x380-400В, то и питание щита управления соответственно будет 3x380-400В. Если питание насоса и преобразователей частоты 1x230В, тогда питание щита управления будет напряжением 1x230В.

Применение:

Щиты управления и автоматики вентиляцией позволяют управлять любым вентиляционным оборудованием с вентиляторами и их резервами, фильтрацией, нагревом, охлаждением, гликолевым контуром, рекуперацией тепла, камерами смешивания, регенерацией, увлажнением и осушением воздуха.

Управление контроллером происходит c экрана контроллера либо с удобной в пользовании панели оператора на русском и английском языках.

Интерфейс пользователя очень понятен и удобен, так как отображение на экране всех функций описаны понятными для любого человека словами, а не зашифрованными кодами.

Существует возможность запуска оборудования с обычной кнопки (внешний запуск), при этом работа будет осуществляться по заранее заданным параметрам.

"Список аварий" позволяет увидеть причину аварии оборудования по времени её срабатывания на русском и английском языке.

Конфигурирование и расключение щита автоматики:

Наши щиты автоматики имеют готовые "аппликации" для работы с оборудованием, что позволяет осуществить запуск правильно "расключенного" по схеме щита в 5-10 минут.

Схемы и инструкции для "расключения" датчиков поставляются в комплекте, а также по запросу у наших продавцов-консультантов.
