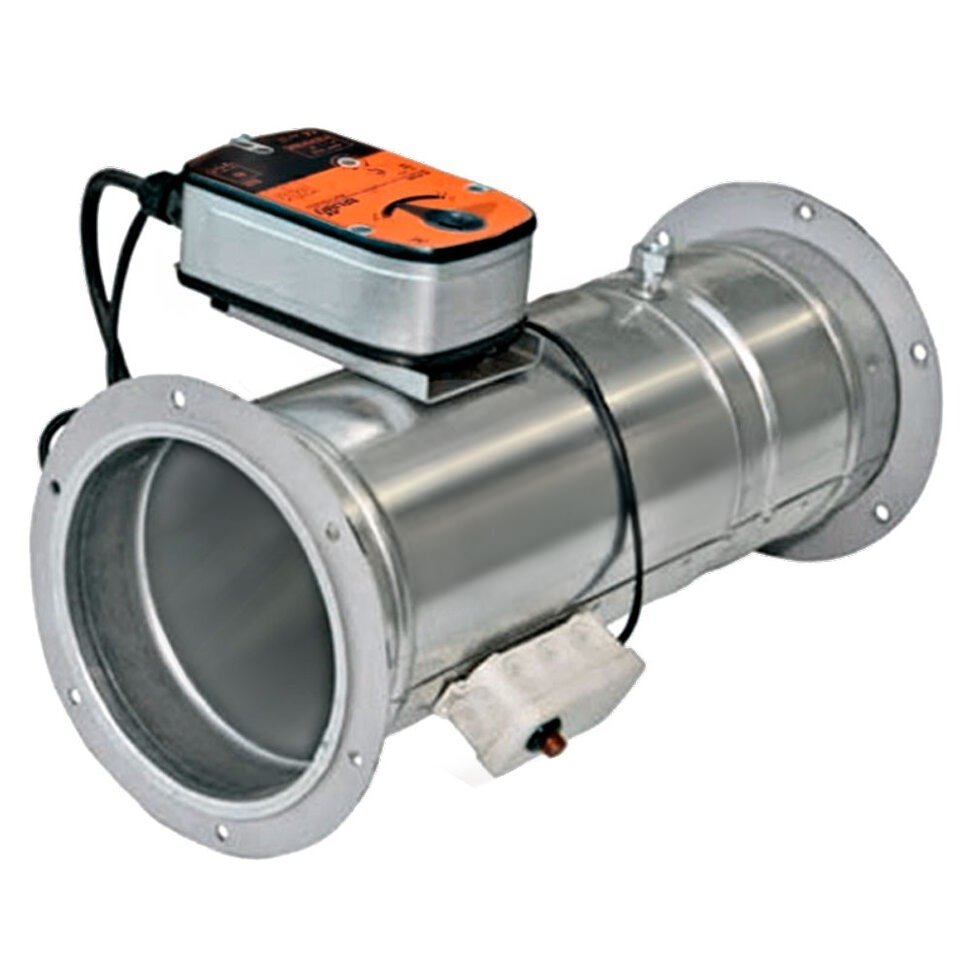

Круглый фланцевый клапан КЛОП-2 120 НЗ с приводом Belimo

Круглый фланцевый клапан КЛОП-2 120 НЗ с приводом Belimo

Нормально-Закрытый круглый противопожарный КЛОП-2 ВИНГС-М с фланцевым соединением предназначен для монтажа в огнезащитные перегородки и перекрытия систем вентиляции дымоудаления, соединяется с фланцевыми круглыми воздуховодами. Противодымный клапан может иметь два варианта исполнения: огнезащитный (НЗ) и дымовой (Д), отличающиеся между собой степенью огнестойкости EI120 или E120. Нормальнозакрытые клапаны КЛОП применяют в противодымной вентиляции, огнезадерживающие для подпора воздуха, а дымовые в системах дымоудаления.

Фланцевый клапан КЛОП-2(120) Фл имеет заслонку, заполненную слоем термоизоляции (огнезащитный вариант), это позволяет сохранять огнезадерживающую функцию при пожаре в течении не менее чем 60 минут, данный показатель характеризует предельную огнестойкость ОЗК - EI120. Электромеханический привод Belimo МВЕ(24) и МВЕ(220) так же соответствует стандартам противопожарной безопасности и требованиям систем автоматики управления нормально-закрытыми пожарными клапанами.

Основные характеристики фланцевого КЛОП-2(НЗ)-120 MBE:

• Предел огнестойкости – EI 90 или E90 (дымовой);
• Материал - оцинкованная сталь;
• Управление - электромеханический привод Belimo MB(24/220);
• Диаметр мин./макс. - ⌀100-1000 мм;
• Вес мин./макс. - 3.1 - 36.3 кг.

Минимальный диаметр огнезадерживающего клапана круглого сечения серии КЛОП-2(120)-НЗ-Фл равен ф100 мм. При размерах ф100, ф125 и ф140 электропривод Белимо располагается продольно корпусу, не выступая за его пределы, это позволяет установку ОЗК в ограниченном пространстве. При ф160 сервопривод расположен поперёк.

Конструкция огнезадерживающего клапана КЛОП-2 120 Нормально-Закрытый

Огнезащитные КЛОП-2 МВЕ ВИНГС М канального типа выпускаются с электроприводом Belimo, конструкция такого канального клапана дымоудаления состоит из четырёх основных частей:

• Корпус круглого сечения с фланцевым соединением к воздуховоду. Для обслуживания на корпусе предусмотрен смотровой люк (при D=200 мм и больше). Длина Lкл = 400 мм (D=100, 125 и 140), если D=160 мм и более, Lкл = 350 мм. Длина участка, устанавливаемого в строительную конструкцию L1 = 156 мм. По запросу возможна замена металла из оцинковки на нержавейку.
• Заслонка с термоизоляцией при противопожарном исполнении, без термоизоляции вариант дымоудаления. Для полного перекрытия канала предусмотрены резиновые уплотнения. При диаметре ф180 мм и меньше, заслонка не выходит за корпус, при размерах от ф200 до ф500 заслонка выходит только с одной стороны, при d=560 и больше - вылет заслонки с двух сторон. Материал изготовления - сталь с цинковым покрытием или нержавейка.
• Управляющий механизм - электрический привод Belimo MBЕ24/220. Электропривод Белимо закреплён на подставке и, в отличие от КЛОП-1(120)-НЗФл, не нуждается в дополнительной защите в виде кожуха. Напряжение подключения 24В или 230В выбирает заказчик, конкретная модель (Belimo BEN, BEE или BE) зависит от размера и подбирается специалистами ВИНГС М.
• Соединительная коробка с клеммной колодкой по запросу (добавить -K в конце маркировки, например КЛОП-2(120)-НЗ-ф355(Фл)-МВЕ(220)-К)

Нормально-закрытые огнезадерживающие клапаны устанавливаются внутри помещений и соединяются с каналами общеобменной вентиляции с температурой воздуха от -30°C до +40°С. Общепромышленное исполнение выполнено согласно У3 по ГОСТ 15150-69.

Управление противопожарным клапаном КЛОП-2 МВЕ с приводом Belimo

Для регулирования положением заслонки КЛОП-2 МВЕ 24/220 применяются реверсивные электроприводы Белимо без возвратной пружины. Электромеханический привод подбирается в зависимости от диаметра круглого клапана КЛОП. Для небольших применяется Belimo BEN (15 Нм), для средних - BEE (25 Нм) и для самых больших Belimo BE (40 Нм).

Принцип работы клапана КЛОП-2 НЗ с приводом Belimo: в исходном положении огнезадерживающий ОЗК закрыт, сервопривод находится под напряжением в ожидании команды от автоматики или с пульта управления. При поступлении сигнала, сервопривод начинает открывать заслонку, в открывшийся вентиляционный проём под давлением поступает воздух, который вытесняет дым в открывшееся каналы системы дымоудаления.
