У нас представлены водяные нагреватели для:
- круглых каналов
- прямоугольных каналов
НАЗНАЧЕНИЕ КАНАЛЬНЫХ КАЛОРИФЕРОВ
Воздухонагреватели канальные серии HW предназначены для нагрева и кондиционирования воздуха в канальных системах вентиляции. Устанавливаются непосредственно в прямоугольные или круглые воздуховоды. Подходят для больших складов, магазинов, офисов с площадью более 150 м2 . Главными преимуществами таких нагревателей является простой монтаж, низкие эксплуатационные затраты, длительный срок работы, возможность ремонта и замены.
КОНСТРУКЦИЯ
Нагреватель представляет собой медно-алюминиевый пластичный теплообменник, изготовленный из цельногнутых медных трубок диаметром 9,52*0,35 мм и алюминиевых пластин (ламелей) толщиной 0,12 мм с шагом 2,1 мм. Возможно изготовление изделий из трубы 9,52*0,5 мм и толщиной ламелей 0,15 мм с изменяемым шагом, что позволяет заказчику подобрать необходимую мощность и габариты изделия. Для улучшения процесса теплопередачи используется шахматный порядок расположения трубок, а также форма алюминиевых ламелей со специальной гофрировкой. Корпус канального нагревателя выполнен из оцинкованной стали толщиной 1,2 мм (по запросу толщина корпуса может быть увеличена до 1,5 мм). Возможна покраска корпусных деталей изделия порошковой эпоксиполиэфирной краской, которая обеспечивает безупречную стойкость к коррозии и позволяет значительно увеличить срок службы. Имеются специальные резьбовые патрубки для удобства слива воды и обезвоздушивания теплообменника. Стандартно нагреватели выпускаются двухрядные и трехрядные. По заказу могут производиться нагреватели с другой рядностью (1, 4, 6).
ПАРАМЕТРЫ ЭКСПЛУАТАЦИИ
• Теплоноситель: вода или незамерзающие смеси.
• Максимальная температура теплоносителя 170 °С,
• Максимально допустимое давление 1,6 Мпа.
• Диаметры подводящих и отводящих патрубков G1”.
• Устанавливается как нагреватель в оборудование с расходом воздуха от 500 до 11000 м3 /час с температурой перемещаемого воздуха от -40°С до + 40°С.
• Монтаж в любом положении. Все теплообменники испытываются под высоким воздушным давлением. Испытания проводятся осушенным воздухом двухступенчатым давлением: 6 бар и 40 бар методом погружения в ванну с водой, температура которой составляет 40С.

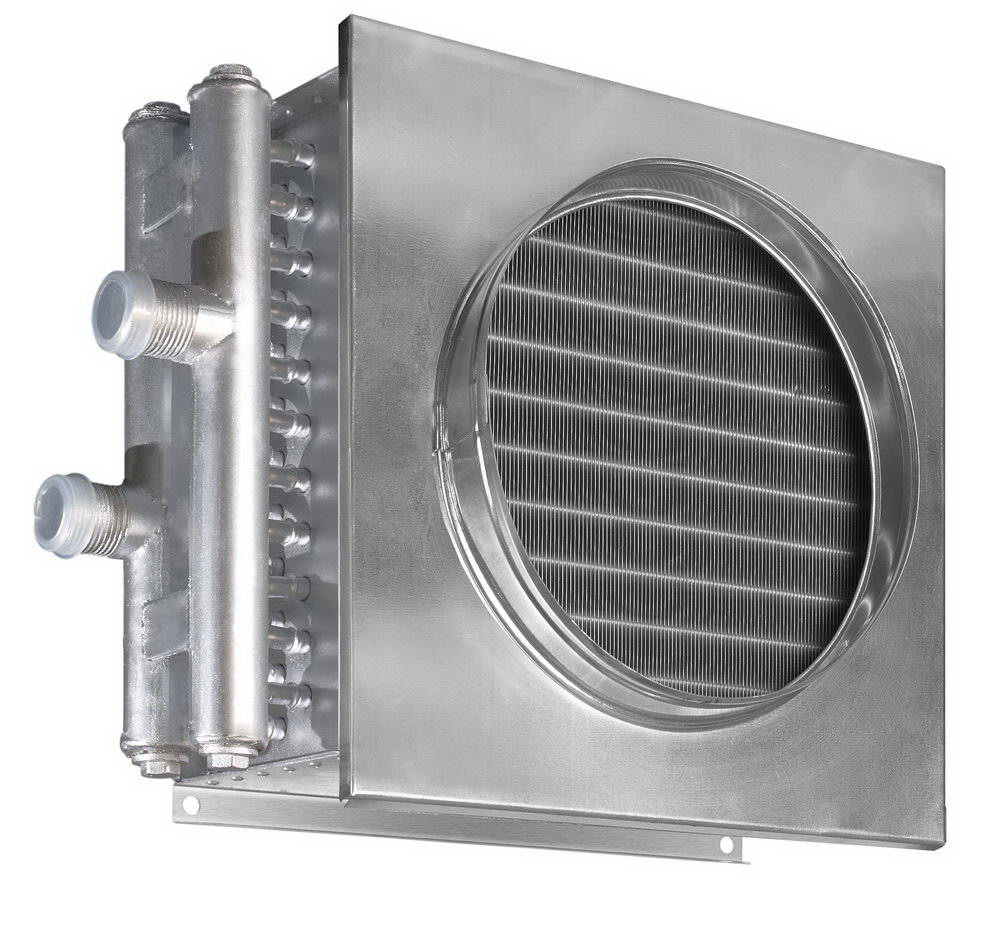

Круглые канальные водяные нагреватели ТКК HW
| Наименование теплообменника | Стоимость, eur |
|---|---|
| Водяной калорифер 160 | 70 |
| Водяной калорифер 200 | 80 |
| Водяной калорифер 250 | 95 |
| Водяной калорифер 315 | 112 |
| Водяной калорифер 100 | 63 |
Прямоугольные канальные водяные нагреватели и охладители ТКП HW
Ширина стандартного изделия для двухрядных воздухонагревателей - 164 мм, для трехрядных - 192 мм, для четырехрядных - 150мм.
Расчет мощности выполнен при параметрах теплоносителя 95/70С, и входящем воздухе с температурой -30С.
| Воздухонагреватель HW | Мощность, кВт | Расход воздуха, м3/ч | Температура воздуха на вых., С | Расход воды, м3/ч | Па, по воздуху | кПа, по воде | Стоимость, eur |
|---|---|---|---|---|---|---|---|
| Двухрядные воздухонагреватели | |||||||
| Водяной калорифер HW 30-15/2 | 8.2 | 500 | 18,6 | 0,3 | 64 | 1 | 40 |
| Водяной калорифер HW 40-20/2 | 14.8 | 850 | 18,9 | 0,5 | 60 | 2 | 51 |
| Водяной калорифер HW 50-25/2 | 24.4 | 1400 | 18,1 | 0,9 | 65 | 3,8 | 65 |
| Водяной калорифер HW 50-30/2 | 29.5 | 1700 | 18,9 | 1 | 67 | 3,8 | 71 |
| Водяной калорифер HW 60-30/2 | 36.7 | 2100 | 18,1 | 1,3 | 70 | 6,3 | 78 |
| Водяной калорифер HW 60-35/2 | 43.3 | 2500 | 18,8 | 1,5 | 72 | 6,5 | 87 |
| Водяной калорифер HW 70-40/2 | 58.1 | 3300 | 18,4 | 2,1 | 71 | 9,7 | 105 |
| Водяной калорифер HW 80-50/2 | 86.9 | 5000 | 18,9 | 3,1 | 79 | 14,7 | 133 |
| Водяной калорифер HW 90-50/2 | 99.2 | 5700 | 18 | 3,5 | 80 | 20,4 | 145 |
| Водяной калорифер HW 100-50/2 | 112.7 | 6500 | 18,8 | 4,0 | 84 | 23,7 | 157 |
| Трехрядные воздухонагреватели | |||||||
| Водяной калорифер HW 30-15/3 | 11.7 | 500 | 27,7 | 0,4 | 97 | 2,9 | 45 |
| Водяной калорифер HW 40-20/3 | 20.7 | 850 | 30,1 | 0,7 | 90 | 5,6 | 60 |
| Водяной калорифер HW 50-25/3 | 34.0 | 1400 | 29,9 | 1,2 | 98 | 10,5 | 78 |
| Водяной калорифер HW 50-30/3 | 41.1 | 1700 | 29,7 | 1,5 | 100 | 10,6 | 87 |
| Водяной калорифер HW 60-30/3 | 50.9 | 2100 | 29,8 | 1,8 | 105 | 17,5 | 99 |
| Водяной калорифер HW 60-35/3 | 61.7 | 2600 | 28,6 | 2,2 | 116 | 18,8 | 111 |
| Водяной калорифер HW 70-40/3 | 83.5 | 3500 | 29 | 3,0 | 118 | 28,2 | 137 |
| Водяной калорифер HW 80-50/3 | 120 | 5000 | 29,2 | 4,3 | 118 | 39,9 | 180 |
| Водяной калорифер HW 90-50/3 | 136.7 | 5700 | 29,2 | 4,8 | 120 | 46,5 | 192 |
| Водяной калорифер HW 100-50/3 | 155.2 | 6500 | 28,9 | 5,5 | 126 | 50,1 | 217 |
| Четырехрядные воздухонагреватели | |||||||
| Водяной калорифер HW 30-15/4 | 14,07 | 500 | 39,5 | 0,5 | 129 | 2,4 | 55 |
| Водяной калорифер HW 40-20/4 | 24,9 | 850 | 42,4 | 0,9 | 119 | 5,6 | 77 |
| Водяной калорифер HW 50-25/4 | 41,11 | 1400 | 42,5 | 1,5 | 130 | 11,8 | 106 |
| Водяной калорифер HW 50-30/4 | 49,44 | 1700 | 41,8 | 1,7 | 133 | 8,8 | 122 |
| Водяной калорифер HW 60-30/4 | 61,59 | 2100 | 42,4 | 2,2 | 140 | 21,4 | 140 |
| Водяной калорифер HW 60-35/4 | 75,48 | 2600 | 41,6 | 2,7 | 155 | 36,1 | 160 |
| Водяной калорифер HW 70-40/4 | 100,95 | 3500 | 41,2 | 3,6 | 157 | 28,3 | 202 |
| Водяной калорифер HW 80-50/4 | 141,6 | 5000 | 39,9 | 5,0 | 157 | 10,2 | 276 |
| Водяной калорифер HW 90-50/4 | 161,86 | 5700 | 40,1 | 5,7 | 161 | 14,1 | 292 |
| Водяной калорифер HW 100-50/4 | 184,24 | 6500 | 39,9 | 6,5 | 168 | 19,5 | 320 |
Нагрев воздуха в канальных приточных вентиляционных системах производится в теплообменных аппаратах, которые называются калориферами (воздухонагревателями).
Водяные и паровые нагреватели используют горячую воду или пар центрального отопления. В этом случае регулировка производительности осуществляется с помощью трехходовых вентилей и насосных станций. Совершенствование калориферов идет по пути увеличения поверхности теплообмена за счет различной формы поперечного сечения трубок, применения оребрения и увеличения коэффициента теплопередачи.
Воздухоохладители конструктивно похожи на воздухонагреватели. Отличие их от калориферов определяется условиями применения. Воздухоохладители должны иметь каплеуловитель и отвод для вывода конденсата. В качестве хладагента используется охлажденная жидкость или газ фреон. Для получения охлажденной воды используются чиллеры и, при необходимости, насосные станции. Может также применяться холодильная машина прямого испарения, компрессорно-конденсаторный блок которой установлен на открытом пространстве для обеспечения охлаждения конденсатора. Испаритель располагается в холодильной секции. Регулировка холодопроизводительности в этом случае производится с помощью терморегулирующего вентиля и изменения производительности компрессора.
При использовании нескольких теплообменников необходимо выбрать рациональную схему узла обвязки. Обвязка обеспечивает последовательное, параллельное и последовательно-параллельное прохождение воды по теплообменникам, а также определяет живое сечение труб для прохода воды и ее скорость. Узел обвязки должен обеспечить отключение теплообменников, регулирование подачи теплоносителя.
В современных системах кондиционирования и вентиляции теплообменник вентсистемы может использоваться как воздухонагреватель, так и как воздухоохладитель в зависимости от потребности. Например, при подключении чиллера, теплового насоса или компрессорно-конденсаторного блока с возможностью работы как на охлаждение, так и на нагрев.
В небольших приточных установках обычно используют электрические калориферы. В больших системах они требовали бы очень высокой мощности электросетей и расходовали слишком много электроэнергии, поэтому там устанавливают более дорогие и сложные водяные калориферы. Приточную установку со встроенным охладителем воздуха обычно называют центральным кондиционером, который в основном используют для больших территорий (зданий). В условиях малых помещений (квартиры, офисы, рестораны, коттеджи и т.д.) для охлаждения воздуха целесообразнее применять бытовые или полупромышленные кондиционеры в сочетании с системами вентиляции. К секции охлаждения монтируется компрессорно-конденсаторный блок (ККБ) или чиллер.
Теплообменники классифицируют по различным признакам: принципу действия, назначению, виду рабочих сред, взаимному направлению движения рабочих сред, характеру температурного режима и конструктивным признакам.
Калориферы, кроме того, подразделяют по присоединительным размерам (номерам) и степени предполагаемого нагрева воздуха (моделям).
Компания Теплоконтроль организует продажу и поставку следующих теплообменников систем вентиляции и кондиционирования:
- Водяных канальных нагревателей;
- Фреоновых конденсаторов (фреоновых охладителей);
- Водяных охладителей канальных;
- Фреоновых испарителей
