ЩУ-БС25 Щиты управления приточной установкой с электрическим нагревателем

ЩУ-БС25 Щит управления вентилятором и электрическим нагревателем

Устройство  ЩУ-БС25 предназначен для регулирования работы вентилятора и электрического калорифера в приточной системе вентиляции.

БУ25(40) может использоваться как отдельный блок управления или совместно с комнатными терморегуляторами серии МРТ380.14 для плавного поддержания заданной температуры воздуха.

Мощность подключаемого электрокалорифера - до 26 кВт.

Предусмотрено раздельное включение вентилятора и калорифера с автоматическим отключением калорифера при остановке вентилятора.

При срабатывании защитных термовыключателей калорифера происходит отключение его электропитания.

Есть возможность дистанционного управления с пульта ПУ3 с индикацией режимов работы.

Технические характеристики

• Напряжение питания: 380 В ± 15%, 50 Гц;
• Диапазон рабочих температур: 0 ... 40 °С.

Стандартные функции:

• ручной пуск и останов вентилятора на 380 В ;
• ручной пуск и останов электрического нагревателя на 380 В ;
• защита от перегрева электрического нагревателя с помощью контроля состояния биметаллических термовыключателей, установленных в нагревателе;
• блокировка включения нагревателя без включения вентилятора ;
• индикация состояния системы;
• для удаленного управления возможно подключить пульт управления ПУ3.

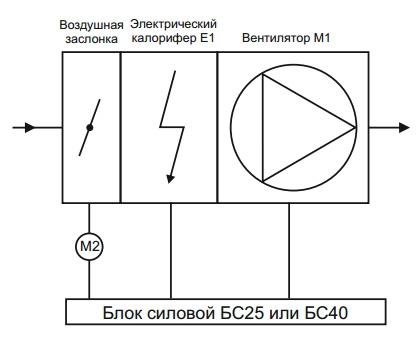

Функциональная схема

M1 — приточный вентилятор мощностью до 7,5 кВт , питание 380 В;

М2 — электропривод воздушной заслонки с пружинным возвратом, питание 220 В;

E1 — электрический канальный нагреватель мощностью до 26 кВт;

Q — термостат защиты от перегрева, температура срабатывания 70-80;

Y   — термостат защиты от воспламенения, температура срабатывания 120-130;

А В С — сеть, N— рабочая нейтраль, PE — защитная земля.

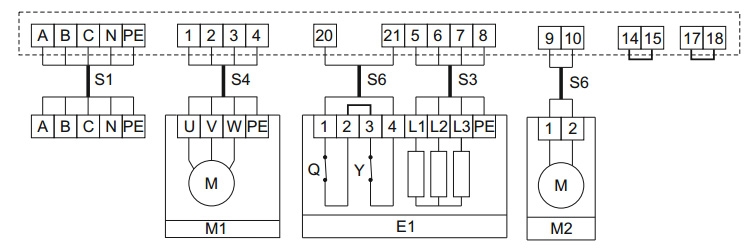

Схема подключения блока силового

Между контактами 14-15 и 17-18 блока силового установить перемычки.

Между контактами 2-3 электрического калорифера установить перемычку.

Схема подключения с пультом управления ПУ3

Описание работы

При нажатии кнопки ПУСК ВЕНТИЛЯТОРА подается питание на вентилятор и электропривод воздушной заслонки. После включения вентилятора возможно нажатие на кнопку ПУСК НАГРЕВАТЕЛЯ. Включить нагреватель без включения вентилятора невозможно. При выключении вентилятора нагреватель автоматически выключается. Для правильной работы воздушной заслонки необходимо использовать электропривод с возвратной пружиной и питанием 220 В.

Пульт управления ПУ3 позволяет включать/выключать нагреватель и вентилятор дистанционно. Перед подключением пуль та управления необходимо удалить перемычки между контактами 14-15 и 17-18. При размыкании биметаллических термоконтактов канального нагревателя магнитный пускатель, подающий питание на нагреватель, отключается. Для правильной работы блока силового необходимо установить перемычку между контактами 2-3 электрического калорифера.

Автоматические выключатели защищают вентилятор и калорифер от перегрузки по току и короткому замыканию.

БС25 и БС40 применяются совместно с терморегуляторами МРТ380 для поддержания температуры воздуха в приточных вентиляционных установках с электрическим калорифером мощностью до 26 кВт.
