используется для поддержания температуры воздуха в приточных вентиляционных системах с электрическим калорифером
состоит из нагревателя и приточного вентилятора М3
Не требует дополнительных настроек
Напряжение питания
24В ± 10%, постоянного или переменного тока
Аналоговые выходы
0-10 В, 10мА
Аналоговые входы
датчики стандарта PT1000
Цифровые входы
12В, 5мА
Релейные выходы
перекидной контакт 220В, 3А инд. нагр./10А резист. нагр.

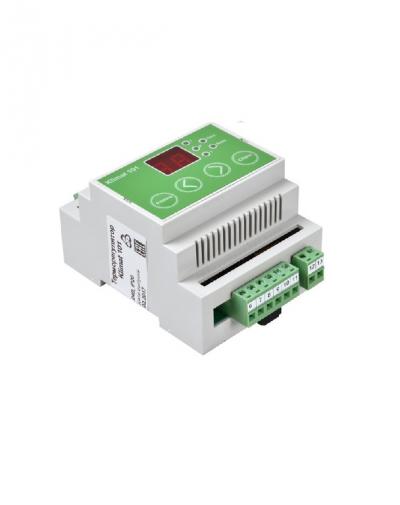

Контроллер Klimat 102
Микропроцессорный контроллер Klimat 102 представляет собой терморегулятор, используемый для регулировки температуры приточного воздуха в системах вентиляции с электрическим нагревателем.
Он не требует дополнительных настроек, система управления готова к работе сразу по включению питания.
Регулирование происходит посредством управления электрическим калорифером при постоянном отслеживании температуры приточного воздуха, либо воздуха в помещении.
Управление группами ТЭНов калорифера при помощи блока расширения мощности БРМ-25(40). Возможно подключение шагового регулятора мощности TT-S2(6).
Поддержание заданной температуры (от 1 до 99 °С) контроллер осуществляет с помощью встроенного РI (пропорционально интегрального) регулятора за счет периодического включения/выключения нагревателей при непрерывном сравнении заданной температуры и температуры датчика.
Данный вид регулирования является наиболее подходящим для вентиляционных систем, так как позволяет с высокой точностью поддерживать заданную температуру в канале, сглаживая температурные колебания, и не давая системе войти в резонанс. Для регулировки температуры приточного воздуха рекомендуется использовать пропорционально-интегральное регулирование, а для температуры воздуха в помещении - пропорциональное регулирование.
На контроллере Klimat 102 отслеживается наличие датчика температуры воздуха.
В обновленной версии программного обеспечения появились следующие возможности:
-возможность задания периода ШИМ выходного управляющего сигнала.
Описание приточной системы
Простейшая приточная система с электрическим калорифером состоит из нагревателя и приточного вентилятора М3. Для регулировки данной схемы применяется контроллер А1 Klimat 102. Он получает данные о температуре воздуха с канального (комнатного) датчика Т1 и периодически включает электрокалорифер с помощью блока симисторов БРМ-25(40). Если электрокалорифер имеет несколько ступеней ТЭНов, то возможно подключение шагового регулятора TT-S2(6).
Описание работы
Контроллер управляет электрическим калорифером, поддерживая заданную температуру воздуха, периодически включая/выключая блок симисторов. Управляющий сигнал выходит с клемм контроллера 1 и 2.
Трансформатор А2 подает питание 24 В на контроллер А1 постоянно, не зависимо от того, работает ли вентилятор. Когда вентилятор выключен, контакты 8 и 9 разомкнуты и контроллер находится в режиме индикации температуры на датчике. В этом режиме можно менять значения Т, Р и I, при этом управляющий сигнал на блок симисторов не подается. При включении вентилятора контакты 8 и 9 контроллера должны быть замкнуты. Для этого чаще всего используют дифференциальное реле давления, устанавливаемое на приточный вентилятор. При замыкании данных контактов контроллер переходит в рабочий режим.
В рабочем режиме контроллер осуществляет регулирование температуры приточного воздуха, непрерывно считывая данные с датчика температуры воздуха Т1. Контроллер отслеживает температуру на датчике воздуха и в зависимости от разницы между текущей и установленной температурой, а также в зависимости от значений Р и I поддерживает температуру воздуха в канале по РI - закону, если I установлен в ноль, то только по Р - закону.
Во время работы контроллер отслеживает обрыв датчика температуры воздуха. Если обрыв произошел, на лицевой панели контроллера загораются все светодиоды, а индикатор показывает “00".
Технические характеристики
- Напряжение питания: 24 В ± 10%, постоянного или переменного тока;
- Аналоговые выходы: 0-10 В, 10мА;
- Аналоговые входы : датчики стандарта PT1000 ;
- Цифровые входы: 12В, 5мА;
- Диапазон рабочих температур: 0 ... 40 °С;
- Степень защиты: IP20;
- Габаритные размеры : 70х95х58 мм;
- Присоединение: через зажимы для гибких проводов сечением до 2,5 мм²;
