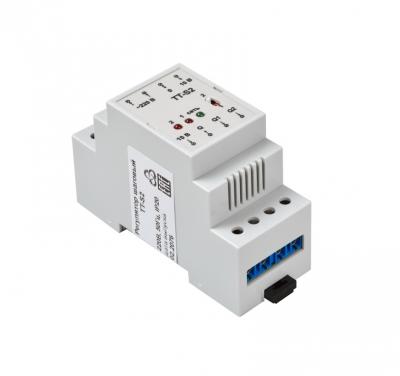

Шаговый регулятор мощности TT-S2

Шаговый регулятор мощности TT-S2Шаговый регулятор мощности TT-S2
В наличии
4413 руб. с НДС
Заказать
* «Указанная цена не является публичной офертой.
Точную цену уточняйте у менеджера».
  • Напряжение питания, В
    220
  • Кол-во аналоговых выходов
    1- для плавного регулирования последней ступени нагрузки
  • Кол-во выходных реле
    2 выходных реле для регулирования мощности электрокалорифера
  • Управление
    сигналом 0-10 В, подаваемый управляющим контроллером.
  • Использование шагового регулятора совместно с контроллером дает возможность плавного управления электрическим калорифером до 72 кВт

Шаговый регулятор мощности электронагревателей TT-S2

Шаговый регулятор мощности TT-S2 предназначен для последовательного подключения 2-х групп мощности электрокалориферов, систем приточной вентиляции с мощными электрическими калориферами, подогревающими воздух.

Регулятор TT-S2 имеет 2 выходных реле для регулирования мощности электрокалорифера, и один аналоговый выход для плавного регулирования последней ступени нагрузки. Регулятор управляется входным сигналом 0-10 В, подаваемый управляющим контроллером.
Использование шагового регулятора совместно с контроллером дает возможность плавного управления электрическим калорифером до 72 кВт.
Регулирование мощности происходит за счёт последовательного подключения ступеней мощности нагревателя и регулирования последней ступени с помощью блока БРМ-25(40), управляемого контроллером, посредством сигнала +5В. Переключение нагрузки осуществляется с помощью релейных выходов.
Количество подключаемых ступеней можно менять с помощью переключателя, установленного на лицевой панели прибора. При включении релейных выходов, на регуляторе загораются красные светодиоды, соответствующие выходам.

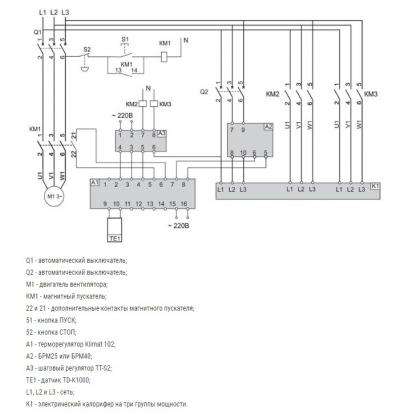

При нажатии кнопки S1 подается питание 220 В на катушку магнитного пускателя КМ1. Магнитный пускатель включается и на вентилятор подается питание 380 В. Дополнительные контакты 21 и 22 магнитного пускателя замыкаются и на контакты 5 и 6 терморегулятора подается сигнал о включении вентилятора. По этому сигналу терморегулятор переходит в рабочий режим.

При включении автоматического выключателя Q2 подается питание на БРМ-25(40) 380 В и на вход реле шагового регулятора TT-S2.

В рабочем режиме терморегулятор осуществляет регулирование температуры приточного воздуха непрерывно считывая данные с датчика температуры ТЕ1. Терморегулятор управляет временем включения ТЭНов электрического калорифера, поддерживая заданную температуру воздуха, управляя БРМ-25(40) при помощи выходного сигнала +5 В.

Этот сигнал подается с 7 клеммы терморегулятора. При не достаточной мощности будут подключатся последовательно дополнительные группы мощности при помощи шагового регулятора TT-S2. Входным сигналом служит напряжение 0-10 В от терморегулятора Klimat 102. Этот сигнал подается с 2 клеммы терморегулятора Klimat 102. В регуляторе TT-S2 предусмотрен аналоговый выход для плавного управления нагрузкой (клемма 5). Регулятор TT-S2 через релейные выходы (клеммы 7 и 8) будет последовательно подавать напряжение 220 В на катушки магнитного пускателя КМ2 и КМЗ. При замыкании магнитных пускателей КМ2 и КМЗ подается питание 380 В на 2 и 3 группу мощности нагревателя. При нажатии кнопки S2 магнитный пускатель КМ1 выключается, двигатель вентилятора останавливается и терморегулятор переходит в режим останов. Автоматический выключатель Q1 защищает двигатель вентилятора от токов перегрузки и от короткого замыкания. Автоматический выключатель Q2 защищает электрический канальный нагреватель.

Для правильной работы системы на регуляторе TT-S2 нужно выставить количество ступеней соответствующую количеству подключенных групп мощности.
