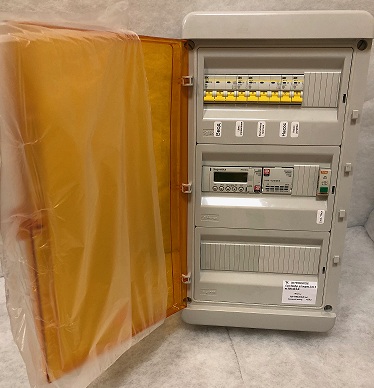

Щит управления для приточной установки с электронагревателем TK-EL15-(D)10

Щит управления вентиляцией ЩУВ для приточной установки с электрокалорифером TK-EL15-(D)10

Оборудование поставляется предварительно настроенным (необходимо только подключить)

• Вентилятор ~380В, до 4 кВт
• Тип пуска вентилятора преобразователь частоты (ПЧ устанавливается отдельно)
• Калорифер электрический 15кВт ~380В
• Контроллер Carel сPCO mini
• Габариты ШхВхГ 300х554х153

Щит автоматики приточной установки с электрическим нагревателем

Силовые клеммы и выходные сигналы для управления преобразователем частоты вентилятора (~3х380В) мощностью до 4кВт (преобразователь частоты устанавливается отдельно и не входит в стоимость щита);

Основные функции щита управления ТК-EL15-(ED)10

• Выходной сигнал типа «Сухой контакт» для разрешения на запуск преобразователя частоты;
• Выход управляющего сигнала 0-10В на преобразователь частоты для регулировки скорости вращения вентилятора;
• Плавное управление трехфазным (~380В) электрическим нагревателем при помощи ШИМ (0-10В), мощностью до 15кВт;
• Сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей;
• Управление приточной заслонкой (питание 220В с/без возвратной пружиной, откр/закр);
• Контроль работы двигателя вентилятора (по датчику перепада давления);
• Контроль загрязнения фильтра (по датчику перепада давления);
• Измерение температуры приточного воздуха (датчики типа PT1000);
• Внешний сигнал «Работа» (релейный выход);
• Поддержка диспетчеризации по протоколу ModBus;
• Отключение вентиляции по сигналу «Пожар»
• Переключение режимов Вентиляция/Нагрев как в автоматичеком режиме, так и вручную;
• Световая индикация (Работа, Фильтр, Авария);
• Дневной таймер
• Режим нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;
• Поддержка внешних проводного пульта с 4-х и 8-ми строчным дисплеем

Для правильной работы к этому щиту автоматики дополнительно необходимо:

• Датчик температуры канальный PT1000 (приточный)  1шт
• Датчик дифференциального давления PS400-500 (дифманометр - реле перепада давления) 2шт
• Электропривод воздушной заслонки DA05S220 или DA04N220  1шт
• Преобразователь частоты IDS Drive Z  1шт
