Горизонтальные и вертикальные драйкулеры серии Norma

Драйкулеры серии Norma

Драйкулеры серии Norma предназначены для промышленных применений.

Оборудование серии обладает усиленной конструкцией (сплошная силовая балка по всей длине конструкции) и большим диапазоном мощностей.

Изготавливается в горизонтальном и вертикальном исполнении и используется в любых системах охлаждения. Во всех изделиях используется высокоэффективный медно-алюминиевый теплообменник.

Для присоединения контура охлаждения используются патрубки с резьбой. Возможно также фланцевое соединение.

Драйкулер имеет усиленный корпус из оцинкованной стали до 3,0 мм., покрытый порошковой краской. На корпусе предусмотрены места строповки для удобства перемещения и монтажа. Серия Norma имеет вертикальное и горизонтальное исполнение (до 12 метров). Для оптимального подбора драйкулеров по уровню шума используются высокоэффективные вентиляторы диаметром 630 мм. Каждая модель может быть изготовлена как с высокорасходными, так и с низкошумными вентиляторами. Для более эффективного регулирования производительности драйкулера можно использовать EC – вентиляторы.

Особенности

• Стандартный шаг оребрения – 2,2 мм.
• Максимальное рабочее давление – 42,0 бар(а).
• Максимальная рабочая температура жидкости – +100 °C.

Диапазон мощностей

• Norma 630: 14,6 — 567,6 кВт
• Norma 800: 41,2 — 829,9 кВт
• Norma 900: 49 — 1083 кВт

Опции и комплектующие

• индивидуальный выключатель на каждый вентилятор;
• регулятор скорости вращения;
• вентиляторов;
• виброопоры;
• шкафы управления;
• нестандартный шаг оребрения;
• алюминиевое оребрение с покрытием или медное оребрение;
• фланцевое соединение;
• удлинённые опоры;
• корпус из нержавеющей стали.

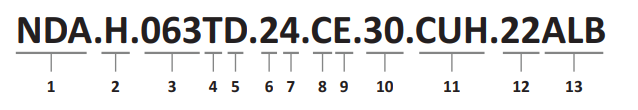

Обозначение Norma

1. NDA – Серия драйкулера (Norma)

2. Рабочее положение (V – вертикально; H – горизонтально)

3. 063 – Диаметр вентилятора

• 063 – 630мм
• 080 – 800мм
• 090 – 900мм

4. Тип вентилятора/скорость вращения (уровень шума) в зависимости от диаметра

Для вентиляторов 630 мм:

• T – Высокопроизводительный вентилятор
• S – Стандартный вентилятор
• L – Малошумный вентилятор
• Q – Тихий вентилятор
• E – Высокоэффективный EC- вентилятор

Для вентиляторов 800 мм и 900 мм

• E – Высокоэффективный EC- вентилятор
• L – Малошумный вентилятор

5. Подключение вентилятора

• D – Подключение «треугольник»
• Y – Подключение «звезда»

6. Число рядов вентиляторов: 1…2

7. Число вентиляторов в ряду:

• Для вентиляторов 630мм: 1…7
• Для вентиляторов 800мм и 900мм: 1…6

8. Размер модуля (условное обозначение типоразмера фронтальной площади, через которую прокачивает воздух один вентилятор).

• Для вентиляторов 630мм: A, B, C
• Для вентиляторов 800мм и 900мм: B

9. Ключ модуля. Может принимать значения A, B, C, D, E

10. Число отводов в теплообменном блоке

11*. Утолщенная трубка (дополнительная опция)

12**. Шаг оребрения в миллиметрах x10

13**. Тип оребрения:

• ALB – Алюминий базовая толщина;
• ALT – Алюминий утолщенный;
• ALH – Алюминий с гидрофильным покрытием;
• ALE – Алюминий с эпоксидным покрытием
• CUB – Медь

* — Пункты отмеченные * необязательны к заполнению и могут быть опущены при заказе

** — При стандартном алюминиевом оребрении с шагом 2,5 мм обозначения опускаются
