V-образные драйкулеры серии SVDA






Драйкулеры серии SVDA

Драйкулеры серии SVDA предназначены для охлаждения теплоносителя, отводящего избыточную тепловую энергию от систем кондиционирования и вентиляции, а также технологических систем.

Изделие состоит из трубчато-оребренных теплообменников, высокоэффективных вентиляторов и компактной V-образной конструкции корпуса. Это позволяет обеспечить большую теплоотдачу по отношению к размерам оборудования.

Охлаждение теплоносителя происходит с помощью осевых вентиляторов, которые нагнетают воздух окружающей среды.

В качестве хладагента используется вода или смесь воды с этилен/пропиленгликолем, в зависимости от температуры окружающей среды.

Конструкция SVDA

  • Стандартный шаг оребрения – 2,2 мм.
  • Максимальное рабочее давление – 16,0 бар(а).
  • Максимальная рабочая температура жидкости – +100 °C.

В линейке представлены 30 моделей компактных V-образных драйкулеров.

Все драйкулеры комплектуются от 1 до 6 вентиляторов диаметром 800 мм.

Уменьшение вибрации вентиляторов позволяет соответствовать высоким требованиям по уровню шума. Применение трубки из нержавеющей стали.

Опции и комплектующие

  • индивидуальный выключатель на каждый вентилятор
  • регулятор скорости вращения вентиляторов
  • виброопоры
  • шкафы управления
  • нестандартный шаг оребрения
  • алюминиевое оребрение с покрытием или медное оребрение
  • фланцевое соединение
  • корпус из нержавеющей стали
  • система автоматики
  • общая клеммная коробка
  • адиабатика с форсунками

Область применение SVDA

  • Супермаркеты и гипермаркеты
  • Системы кондиционирования промышленных предприятий
  • Предприятия энергетического комплекса
  • Предприятия металлургического комплекса
  • Предприятия нефтегазовой промышленности

Технические характеристики SVDA

Модель Мощность, кВт  Расход воздуха, м³/час Расход жидкости, м³/час  Потери давления, кПа  Частота вращения, об/мин Потребляемая мощность, кВт Потребляемый ток, А Уровень звукового давления на 10м, дБ(А) Площадь поверхности, м²  Объём, дм³ Масса, кг
SVDA.080LD(Y).01A.12.22ALB 39.6 22200 7.45 52 890 1.9 3.5 41 122.4 13.6 253
SVDA.080LD(Y).01B.24.22ALB 49.1 21800 9.24 17 890 1.9 3.5 41 183.6 20.4 273
SVDA.080LD(Y).01C.24.22ALB 61.0 21400 11.49 33 890 1.9 3.5 41 244.8 27.2 293
SVDA.080LD(Y).01D.20.22ALB 71.1 21000 13.39 89 890 1.9 3.5 41 306.0 34.0 312
SVDA.080LD(Y).01E.24.22ALB 76.1 20700 14.33 73 890 1.9 3.5 41 367.2 40.8 332
SVDA.080LD(Y).02A.24.22ALB 78.9 44300 14.85 46 890 3.8 6.9 44 244.8 25.7 440
SVDA.080LD(Y).02B.36.22ALB 103.6 43500 19.50 37 890 3.8 6.9 44 367.2 38.6 478
SVDA.080LD(Y).02C.48.22ALB 121.7 42700 22.91 29 890 3.8 6.9 44 489.6 51.5 517
SVDA.080LD(Y).02D.40.22ALB 142.0 42000 26.73 80 890 3.8 6.9 44 612.1 64.3 556
SVDA.080LD(Y).02E.48.22ALB 152.0 41300 28.62 65 890 3.8 6.9 44 734.5 77.2 595
SVDA.080LD(Y).03A.32.22ALB 120.4 66500 22.67 63 890 5.7 10.4 46 367.2 37.9 626
SVDA.080LD(Y).03B.48.22ALB 158.1 65300 29.76 50 890 5.7 10.4 46 550.8 56.8 684
SVDA.080LD(Y).03C.64.22ALB 185.7 64100 34.95 40 890 5.7 10.4 46 734.5 75.7 742
SVDA.080LD(Y).03D.60.22ALB 212.9 63000 40.07 76 890 5.7 10.4 46 918.1 94.7 800
SVDA.080LD(Y).03E.72.22ALB 227.9 61900 42.89 63 890 5.7 10.4 46 1101.7 113.6 858
SVDA.080LD(Y).04A.48.22ALB 157.5 88600 29.64 43 890 7.6 13.8 47 489.6 50.0 813
SVDA.080LD(Y).04B.72.22ALB 206.8 87000 38.94 34 890 7.6 13.8 47 734.5 75.0 890
SVDA.080LD(Y).04C.96.22ALB 243.0 85400 45.74 28 890 7.6 13.8 47 979.3 100.0 967
SVDA.080LD(Y).04D.80.22ALB 283.8 83900 53.41 75 890 7.6 13.8 47 1224.1 125.0 1044
SVDA.080LD(Y).04E.96.22ALB 303.7 82600 57.16 61 890 7.6 13.8 47 1468.9 150.0 1120
SVDA.080LD(Y).05A.48.22ALB 203.6 110700 38.33 84 890 9.5 17.3 48 612.1 62.1 1000
SVDA.080LD(Y).05B.72.22ALB 267.1 108700 50.27 67 890 9.5 17.3 48 918.1 93.2 1096
SVDA.080LD(Y).05C.96.22ALB 313.6 106800 59.05 53 890 9.5 17.3 48 1224.1 124.2 1192
SVDA.080LD(Y).05D.120.22ALB 347.6 104900 65.42 43 890 9.5 17.3 48 1530.1 155.3 1287
SVDA.080LD(Y).05E.140.22ALB 373.5 103200 70.30 39 890 9.5 17.3 48 1836.2 186.4 1383
SVDA.080LD(Y).06A.96.22ALB 222.4 132900 41.87 17 890 11.4 20.8 49 734.5 74.3 1187
SVDA.080LD(Y).06B.144.22ALB 292.2 130500 55.00 14 890 11.4 20.8 49 1101.7 111.4 1302
SVDA.080LD(Y).06C.96.22ALB 384.1 128100 72.32 91 890 11.4 20.8 49 1468.9 148.5 1416
SVDA.080LD(Y).06D.120.22ALB 425.4 125900 80.07 73 890 11.4 20.8 49 1836.2 185.6 1531
SVDA.080LD(Y).06E.140.22ALB 456.6 123800 85.94 65 890 11.4 20.8 49 2203.4 222.8 1646

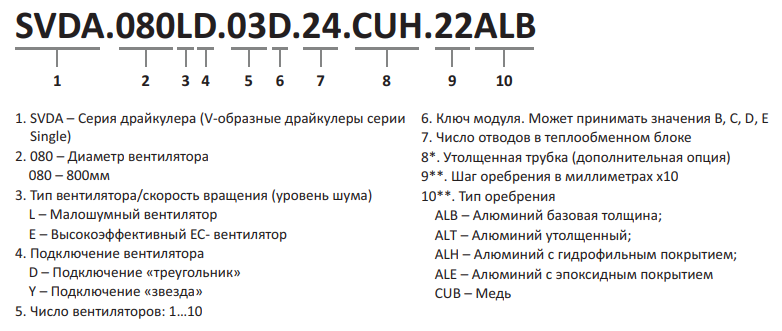

Обозначение SVDA

V-образные драйкулеры серии SVDA - 1
