Основные компоненты вентиляционных систем

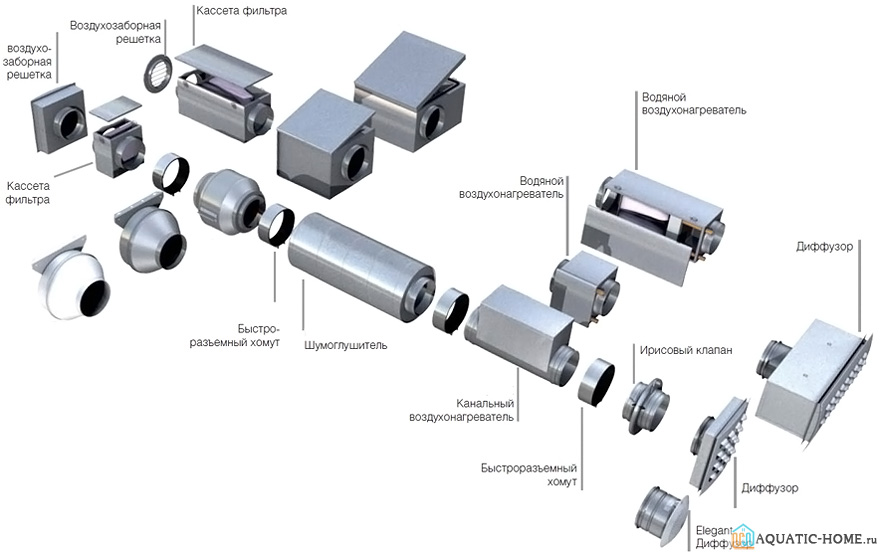

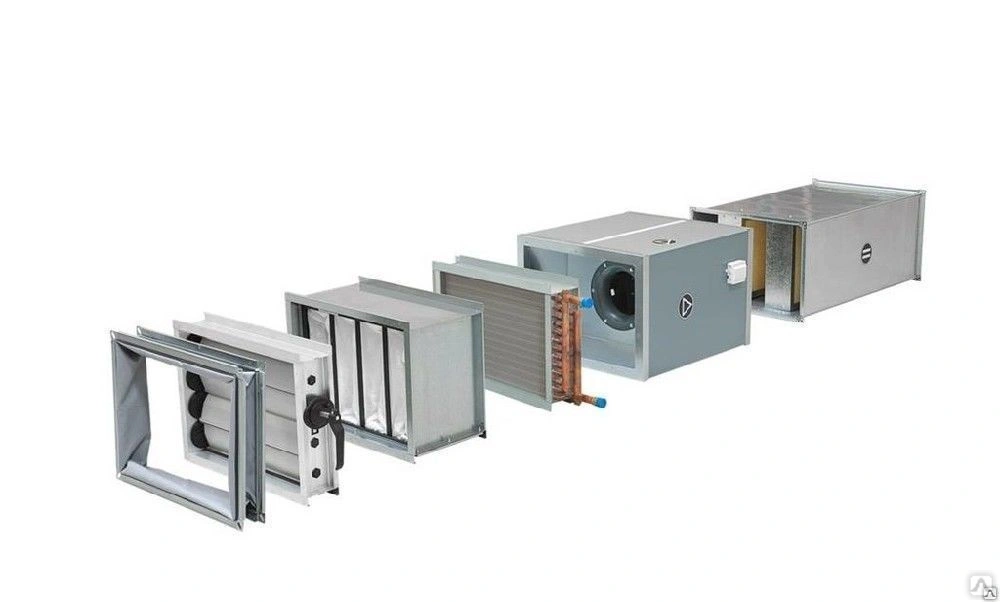

В системах вентиляции с механическим побуждением, кроме вентиляторов, которые играют ключевую роль, существует множество других важных компонентов. Эти элементы обеспечивают создание оптимального микроклимата в помещениях. К ним относятся водяные и электрические нагреватели, фильтры различных типов, обратные клапаны, жалюзийные клапаны, дроссель-клапаны, каплеуловители, рекуператоры и устройства для распределения воздуха, такие как решетки, анемостаты и диффузоры. Все эти компоненты являются обязательными и неотъемлемыми частями вентиляционных систем.

Фильтры

Фильтры предназначены для очистки воздуха от твердых частиц различного размера. Они необходимы как для приточного, так и для рециркуляционного воздуха. Существует три основных типа фильтров: сухие пористые, смоченные пористые и электрические (электростатические). В промышленных системах часто используются ячейковые фильтры типа ФЯР и ФЯВ, а также масляные фильтры. В жилых и общественных зданиях применяются канальные кассетные или карманные фильтры, которые соответствуют размерам воздуховодов. Основными характеристиками фильтров являются их эффективность и сопротивление воздушному потоку.

Шумоглушители

Шумоглушители снижают уровень шума, исходящего от вентиляторов, и применяются в канальных системах вентиляции. Они могут быть круглыми или прямоугольными. Круглые шумоглушители состоят из двух цилиндров с адсорбирующим материалом между ними. Прямоугольные шумоглушители бывают двух типов: с конструкцией, подобной круглыми шумоглушителям, или с наборными пластинами из шумопоглощающего материала. Шумоглушители должны соответствовать размерам воздуховодов и часто комплектуются фланцами для соединения.

Клапаны

Жалюзийные клапаны предназначены для регулирования или перекрытия воздушного потока в прямоугольных каналах. Они состоят из ряда вертикальных лопастей, установленных в корпусе, который обычно изготавливается из оцинкованной стали. Дроссель-клапаны используются для регулирования потока воздуха на ответвлениях вентиляционных систем и могут быть как круглого, так и прямоугольного сечения. Обратные клапаны перекрывают воздушные каналы после остановки вентилятора и могут быть гравитационными или с подпружиненными лопастями.

Нагреватели

Нагреватели используются для подогрева воздуха в приточных системах вентиляции. Водяные нагреватели представляют собой теплообменники, которые устанавливаются в венткамерах или воздушных каналах. Они состоят из медных труб с алюминиевыми оребрениями. Электрические нагреватели состоят из стального корпуса и одного или нескольких ТЭНов. Они оборудованы термостатами для защиты от перегрева и устанавливаются в любом положении по направлению движения воздуха.

Рекуператоры

Рекуператоры предназначены для передачи тепла от вытяжного воздуха к приточному, что позволяет экономить энергию. Они состоят из корпуса и теплообменной поверхности, которая представляет собой пакет профилированных алюминиевых листов. Эффективность рекуператоров зависит от количества и температуры приточного и вытяжного воздуха и может достигать 80%.

Каплеуловители

Каплеуловители предотвращают попадание капель влаги в систему вентиляции. Они устанавливаются за охладителями и рекуператорами и собирают задержанную влагу в поддон, откуда она выводится через дренажную систему.

Устройства для распределения воздуха

Эти устройства включают в себя решетки, анемостаты, диффузоры и сопла, предназначенные для распределения воздушного потока в помещении. Решетки бывают различной формы и конструкции, их основная задача – забор и распределение воздуха. Анемостаты используются в небольших системах вентиляции и могут быть приточными, вытяжными или приточно-вытяжными. Диффузоры предназначены для распределения воздуха в помещениях различных типов и могут комплектоваться регуляторами потока и направления струи.

Все вышеописанные комплектующие системы вентиляции устанавливаются индивидуально в зависимости от потребностей конкретного объекта и задач, связанных с климатизацией.
