Основные способы настройки частотного преобразователя

Частотный преобразователь (инвертор) - это устройство для управления скоростью вращения электродвигателей переменного тока путем изменения частоты их питающего напряжения.

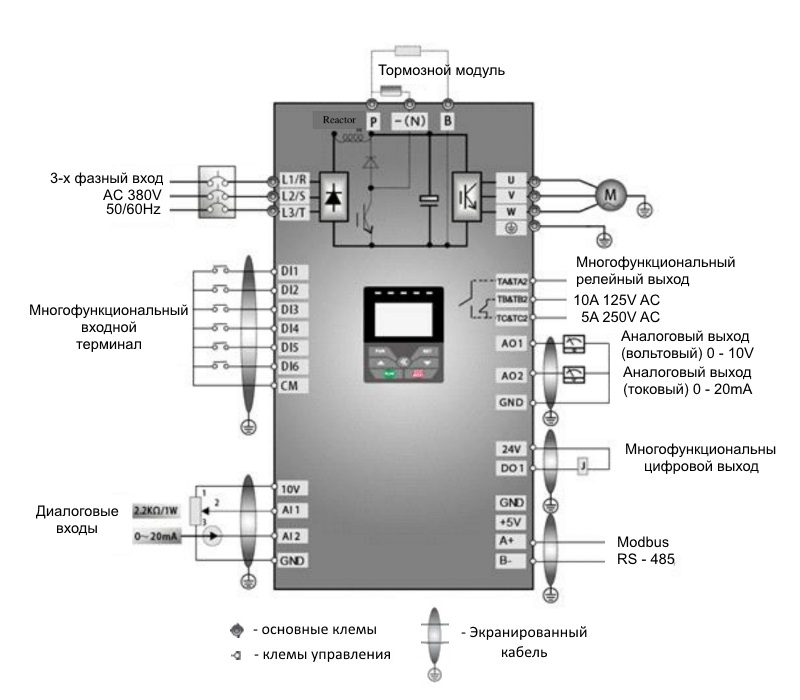

Основные компоненты частотного преобразователя:

• Выпрямитель - преобразует переменное напряжение в постоянное.
• Звено постоянного тока - сглаживает пульсации выпрямленного напряжения с помощью конденсаторов.
• Инвертор - преобразует постоянное напряжение в переменное с регулируемой частотой и амплитудой.
• Система управления - на базе микроконтроллера или DSP-процессора, управляет работой инвертора.
• Датчики обратной связи - тока, напряжения, скорости.
• Система охлаждения - радиатор и вентиляторы.
• Дополнительно - входные и выходные фильтры, защита, дроссели.

Регулируя частоту, можно плавно изменять скорость двигателя от нуля до максимума, что позволяет экономить электроэнергию и оптимизировать работу механизмов.

Функции частотного преобразователя

Основные функции частотных преобразователей:

• Плавный пуск - позволяет плавно разгонять двигатель, избегая больших пусковых токов.
• Регулирование скорости - изменение скорости вращения двигателя в широком диапазоне.
• Реверс - изменение направления вращения двигателя.
• Торможение двигателя - плавное снижение скорости или остановка.
• Ограничение тока и напряжения - защита от перегрузок.
• Компенсация скольжения и просадки момента - поддержание постоянства скорости при изменении нагрузки.
• Поддержание заданного напряжения и частоты.
• Режим экономии электроэнергии - оптимизация работы двигателя.
• Защита от аварийных режимов - короткого замыкания, перегрева и т.д.
• Дистанционное управление - настройка и контроль с пульта или по сети.
• Интеграция в системы автоматизации на базе цифровых протоколов.
• Диагностика работы и индикация параметров.

Как настроить

Процесс настройки частотного преобразователя обычно включает следующие основные этапы:

1. Выбор необходимой мощности преобразователя исходя из мощности двигателя.
2. Программирование параметров двигателя - напряжение, ток, частота, скольжение. Это нужно для правильной работы алгоритмов управления.
3. Настройка способа задания команд - с панели управления, по аналоговому сигналу, по цифровой шине и т.д.
4. Выбор источников команд запуска, остановки, реверса.
5. Настройка рамп разгона/торможения - плавное нарастание/снижение скорости.
6. Настройка предельных значений - максимального и минимального напряжения, тока, частоты.
7. Настройка встроенных защит - от перегрузок, перенапряжения и т.д.
8. Проверка правильности вращения всех фаз двигателя.
9. Тестовый прогон во всем диапазоне скоростей.
10. При необходимости - подстройка параметров регулирования для оптимизации работы.

Причины сбоя в настройках частотного преобразователя

Сбои в настройках частотных преобразователей могут происходить по разным причинам:

• Неправильное программирование параметров двигателя - неверные данные о напряжении, токе, мощности приводят к сбоям.
• Неправильный выбор способа управления - скалярное или векторное, замкнутый или разомкнутый контур регулирования.
• Некорректная настройка режимов разгона и торможения - слишком большие или маленькие значения рамп.
• Неправильная настройка параметров регуляторов - пропорциональной, интегральной, дифференциальной составляющих.
• Неверный выбор алгоритмов и значений ограничений - тока, напряжения, частоты.
• Неправильная настройка контуров обратных связей по скорости и току.
• Несоответствие настроек преобразователя и системы управления верхнего уровня.
• Неправильное подключение датчиков, исполнительных механизмов и цепей управления.
• Наличие сильных электромагнитных помех, влияющих на работу преобразователя.

Для устранения сбоев требуется проверка и коррекция параметров в соответствии с задачей и условиями работы привода.

Правильная настройка обеспечивает надежную и эффективную работу привода с преобразователем частоты.
