Конструкция и назначение вентиляционного дефлектора

Вентиляционные системы предназначены для создания комфортного микроклимата в помещениях разного назначения. Эффективный воздухообмен возможен только при наличии хорошей тяги, что в естественных условиях не всегда возможно. Чтобы усилить этот процесс, нормализовать давление в системе и максимально использовать природную силу ветра, применяют вентиляционные дефлекторы.

Принцип работы и конструкция

Вентиляционный дефлектор имеет простую конструкцию и принцип действия, но существенно влияет на тягу в вытяжной трубе. На рынке представлено множество моделей дефлекторов с различными характеристиками и внешним видом.

Применение вентиляционных дефлекторов

Дефлекторы можно устанавливать в любых системах естественной вентиляции, таких как многоэтажные жилые и общественные здания, частные дома, промышленные сооружения и производственные цеха. Они выполняют следующие функции:

• Усиление тяги в вентиляционной шахте
• Генерация и перенаправление природных воздушных потоков
• Повышение эффективности работы вентиляционной системы (КПД увеличивается на 15-20%)
• Защита от попадания дождя, снега, мусора и посторонних предметов в шахту
• Защита кровли от искр при установке на дымоходы

Работа дефлектора зависит исключительно от силы ветра и не требует энергетических затрат. Существуют также модели, работа которых усиливается вентилятором.

Конструкция и принцип действия

Конструкция дефлекторов обычно состоит из трех основных частей:

1. Диффузор - основание в форме усеченного конуса, которое крепится на воздуховод, проходящий через крышу. Внутри диффузора воздушный поток замедляется, а давление увеличивается.
2. Корпус - прикреплен к диффузору кронштейнами и создает зону пониженного давления.
3. Защитный зонт или вращающаяся головка для турбо-дефлекторов.

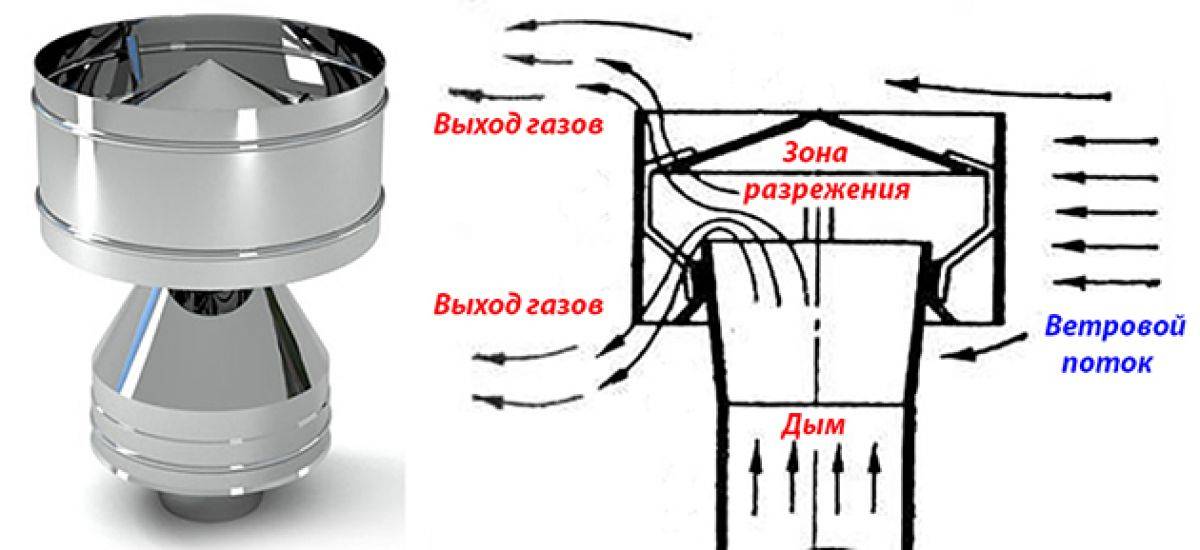

Некоторые модели оснащены сеточками для дополнительной защиты от мелкого мусора. Принцип действия дефлектора основан на законе Бернулли: ветер направляет воздушные массы в дефлектор, создавая разреженную область в его верхней части, что усиливает вытяжку из вентиляционного канала.

Классификация вентиляционных дефлекторов

При выборе дефлектора учитываются следующие факторы:

1. Материал: оцинкованная или нержавеющая сталь, окрашенная по каталогу RAL.
2. Принцип действия:

• Простые неподвижные модели
• Турбо-дефлекторы с вращающимся оголовком
• Неподвижные механизмы с вентилятором-эжектором
• Эжекционные дефлекторы с поворачивающимся корпусом и флюгером

3. Конструкция: дефлекторы могут быть открытыми или закрытыми, с разными формами сечения и методами крепления, такими как фланцевое или ниппельное соединение.





Популярные виды кровельных дефлекторов

На строительном рынке представлено множество дефлекторов. Наиболее популярные виды:

1. Насадка Григоровича - представляет собой два зонта, объединенные в одну тарелку.
2. Универсальный дефлектор ЦАГИ - усиливает тягу за счет создания различных давлений.
3. Статодинамическое устройство Astato - комбинирует действия ветра и вентилятора.
4. Модель ДС - статическое устройство с тремя конусовидными зонтами.
5. Турбо-дефлекторы - состоят из стационарного корпуса и вращающегося оголовка.
6. Н-образный дефлектор - используется на промышленных предприятиях и может работать при сильных ветровых порывах.

Установка вентиляционных дефлекторов

Монтаж дефлектора должен выполняться в соответствии со строительными нормами и правилами (СНиП 41-01-2003). На скатных крышах дефлекторы устанавливаются на высоте не менее 50 см от парапета или конька, а на плоских крышах - не ниже 50 см от поверхности кровли. Оборудование должно размещаться в зоне свободного перемещения ветра, чтобы соседние постройки не создавали тени.

Правильный выбор и установка вентиляционного дефлектора помогут улучшить эффективность вентиляционной системы и создать комфортный микроклимат в помещении.
