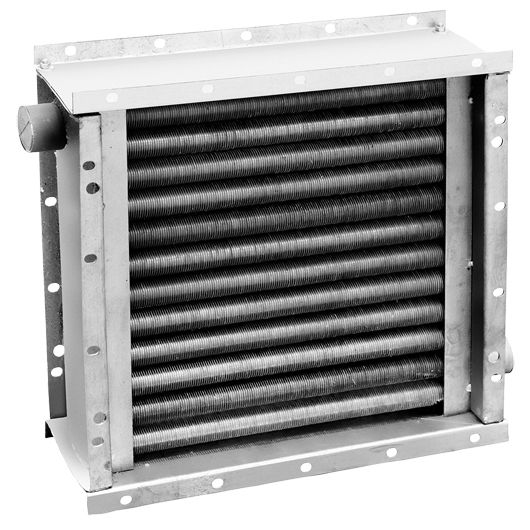

Калорифер паровой КПСк устанавливается в вентиляционный воздуховод с прямоугольным сечением. Предназначен для нагрева воздуха в системах вентиляции, кондиционирования, отопления.
Теплоноситель:
- Пар (КПСк)
Основные показатели назначения калориферов приведены в таблице для стандартного режима работы при следующих параметрах:
| Тип калорифера | Q по воздуху, м3 / час |
Q по теплу, кВт | Цена руб,с НДС | |||||
| Углеродистая сталь (сварная труба) | Углеродистая сталь (сварная труба) 16*1,5 | Бесшованая труба | Нержавеющая сталь AISI 304 | Нержавеющая сталь AISI 321 | ||||
| КП-Ск 3-1 | 2 000 | 46,1 | 7 124 | 8 193 | 13 204 | 14 671 | 24 941 | |
| КП-Ск 3-2 | 2 500 | 56,5 | 8 121 | 9 340 | 14 597 | 16 219 | 27 572 | |
| КП-Ск 3-3 | 3 150 | 68,8 | 8 881 | 10 213 | 16 982 | 18 869 | 32 077 | |
| КП-Ск 3-4 | 4 000 | 83,2 | 10 397 | 11 957 | 18 814 | 20 904 | 35 537 | |
| КП-Ск 3-5 | 5 000 | 103,5 | 12 072 | 13 883 | 23 088 | 25 653 | 43 610 | |
| КП-Ск 3-6 | 2 500 | 50,7 | 9 720 | 11 178 | 16 791 | 18 657 | 31 716 | |
| КП-Ск 3-7 | 3 150 | 65,4 | 10 775 | 12 392 | 18 737 | 20 819 | 35 393 | |
| КП-Ск 3-8 | 4 000 | 83,2 | 12 032 | 13 836 | 21 599 | 23 999 | 40 799 | |
| КП-Ск 3-9 | 5 000 | 103,5 | 12 807 | 14 729 | 24 328 | 27 031 | 45 953 | |
| КП-Ск 3-10 | 6 300 | 135,6 | 15 365 | 17 670 | 30 014 | 33 349 | 56 693 | |
| КП-Ск 3-11 | 16 000 | 360,0 | 40 044 | 46 051 | 78 326 | 87 029 | 205 192 | |
| КП-Ск 3-12 | 25 000 | 556,7 | 60 230 | 69 265 | 115 725 | 128 583 | 218 591 | |
| КП-Ск 4-1 | 2 000 | 52,8 | 8 367 | 9 622 | 15 742 | 17 491 | 29 734 | |
| КП-Ск 4-2 | 2 500 | 67,9 | 9 610 | 11 051 | 17 535 | 19 484 | 33 122 | |
| КП-Ск 4-3 | 3 150 | 79,9 | 10 872 | 12 503 | 20 321 | 22 579 | 38 384 | |
| КП-Ск 4-4 | 4 000 | 97,7 | 12 131 | 13 951 | 22 973 | 25 526 | 43 394 | |
| КП-Ск 4-5 | 5 000 | 122,1 | 14 733 | 16 943 | 27 782 | 30 868 | 52 476 | |
| КП-Ск 4-6 | 2 500 | 59,1 | 11 887 | 13 670 | 20 397 | 22 664 | 38 528 | |
| КП-Ск 4-7 | 3 150 | 76,1 | 13 140 | 15 111 | 22 668 | 25 187 | 42 817 | |
| КП-Ск 4-8 | 4 000 | 97,0 | 14 587 | 16 775 | 26 522 | 29 469 | 50 098 | |
| КП-Ск 4-9 | 5 000 | 120,9 | 15 815 | 18 188 | 30 052 | 33 391 | 56 765 | |
| КП-Ск 4-10 | 6 300 | 154,6 | 19 037 | 21 892 | 37 456 | 41 617 | 70 749 | |
| КП-Ск 4-11 | 16 000 | 417,7 | 52 794 | 60 714 | 100 269 | 111 410 | 189 398 | |
| КП-Ск 4-12 | 25 000 | 648,4 | 78 172 | 89 898 | 150 318 | 167 020 | 283 934 | |
Паровой (КП-Ск):
- давление пара на входе не более 0,5МПа
- температура воздуха на входе — -20°С
- массовая скорость воздуха в набегающем потоке -3,6кг/м².с
| Обозначение калорифера | Производительность по теплу, кВт ±8% |
Производительность по воздуху, м3/ч |
Площадь поверхности теплообмена, м2 ±1,5% |
Масса, кг |
|---|---|---|---|---|
| КСк 2-1, КПСк 2-1 | 22,9/27,8 | 2000 | 6,44 | 19,0 |
| КСк 3-1, КПСк 3-1 | 37,0/46,1 | 2000 | 9,85 | 31,0 |
| КСк 4-1, КПСк 4-1 | 43,4/52,8 | 2000 | 12,88 | 37,0 |
| КСк 2-2, КПСк 2-2 | 30,0/34,8 | 2500 | 8,44 | 24,5 |
| КСк 3-2, КПСк 3-2 | 47,4/56,5 | 2500 | 12,14 | 35,0 |
| КСк 4-2, КПСк 4-2 | 58,5/67,9 | 2500 | 16,87 | 42,0 |
| КСк 2-3, КПСк 2-3 | 33,5/38,0 | 3150 | 9,43 | 25,0 |
| КСк 3-3, КПСк 3-3 | 60,0/68,8 | 3150 | 14,42 | 39,0 |
| КСк 4-3, КПСк 4-3 | 70,4/79,9 | 3150 | 18,86 | 48,0 |
| КСк 2-4, КПСк 2-4 | 38,8/42,7 | 4000 | 10,93 | 28,0 |
| КСк 3-4, КПСк 3-4 | 75,4/83,2 | 4000 | 16,71 | 44,0 |
| КСк 4-4, КПСк 4-4 | 88,7/97,7 | 4000 | 21,85 | 53,0 |
| КСк 2-5, КПСк 2-5 | 49,4/52,2 | 5000 | 13,92 | 33,0 |
| КСк 3-5, КПСк 3-5 | 98,4/103,5 | 5000 | 21,29 | 56,0 |
| КСк 4-5, КПСк 4-5 | 115,4/122,1 | 5000 | 27,84 | 66,0 |
| КСк 2-6, КПСк 2-6 | 30,9/35,6 | 2500 | 8,71 | 26,0 |
| КСк 3-6, КПСк 3-6 | 50,7/59,6 | 2500 | 13,26 | 38,0 |
| КСк 4-6, КПСк 4-6 | 59,1/68,1 | 2500 | 17,42 | 45,0 |
| КСк 2-7, КПСк 2-7 | 38,1/42,4 | 3150 | 10,74 | 28,5 |
| КСк 3-7, КПСк 3-7 | 65,4/73,6 | 3150 | 16,34 | 44,0 |
| КСк 4-7, КПСк 4-7 | 76,1/84,7 | 3150 | 21,47 | 53,0 |
| КСк 2-8, КПСк 2-8 | 45,3/48,8 | 4000 | 12,76 | 32,5 |
| КСк 3-8, КПСк 3-8 | 83,2/90,0 | 4000 | 19,42 | 50,0 |
| КСк 4-8, КПСк 4-8 | 97,0/104,5 | 4000 | 25,52 | 61,0 |
| КСк 2-9, КПСк 2-9 | 52,5/54,9 | 5000 | 14,79 | 36,5 |
| КСк 3-9, КПСк 3-9 | 103,5/107,9 | 5000 | 22,5 | 56,0 |
| КСк 4-9, КПСк 4-9 | 120,5/126,5 | 5000 | 29,57 | 68,0 |
| КСк 2-10, КПСк 2-10 | 66,9/68,8 | 6300 | 18,83 | 44,0 |
| КСк 3-10, КПСк 3-10 | 135,6/134,9 | 6300 | 28,66 | 68,0 |
| КСк 4-10, КПСк 4-10 | 157,6/158,9 | 6300 | 37,66 | 85,0 |
| КСк 2-11, КПСк 2-11 | 195,5/198,5 | 16000 | 53,03 | 123,0 |
| КСк 3-11, КПСк 3-11 | 360,0/358,6 | 16000 | 83,12 | 176,0 |
| КСк 4-11, КПСк 4-11 | 417,7/424,2 | 16000 | 110,05 | 223,0 |
| КСк 2-12, КПСк 2-12 | 300,0/350,0 | 25000 | 83,13 | 182,0 |
| КСк 3-12, КПСк 3-12 | 556,7/552,3 | 25000 | 125,27 | 259,0 |
| КСк 4-12, КПСк 4-12 | 648,4/656,4 | 25000 | 166,25 | 331,0 |
