Смесительный узел MST 25-40-1.0-C24-F

Смесительный узел MST 25-40-1.0-C24-FСмесительный узел MST 25-40-1.0-C24-F
В наличии

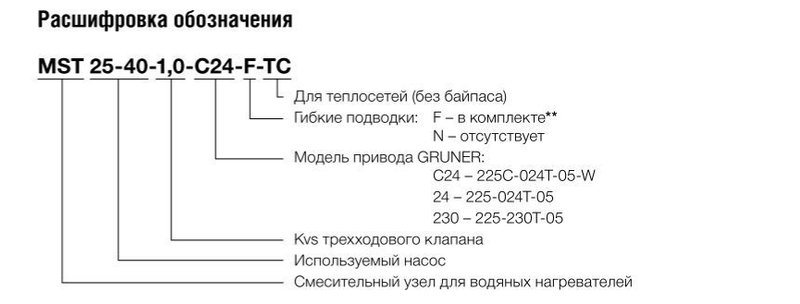

Артикул: MST 25-40-1.0-C24-F

22792 руб с НДС
Заказать
* «Указанная цена не является публичной офертой.
Точную цену уточняйте у менеджера».
  • Технические параметры
  • Размер присоединения
    1"
  • Тип насоса
    25-40
  • Кол-во термоманометров
  • Гибкие подводки
    есть
  • Макс. температура
    130
  • KVS
    1,0
  • Макс. расход теплоносителя, м3/ч
  • Рабочее давление
    0-10Bar

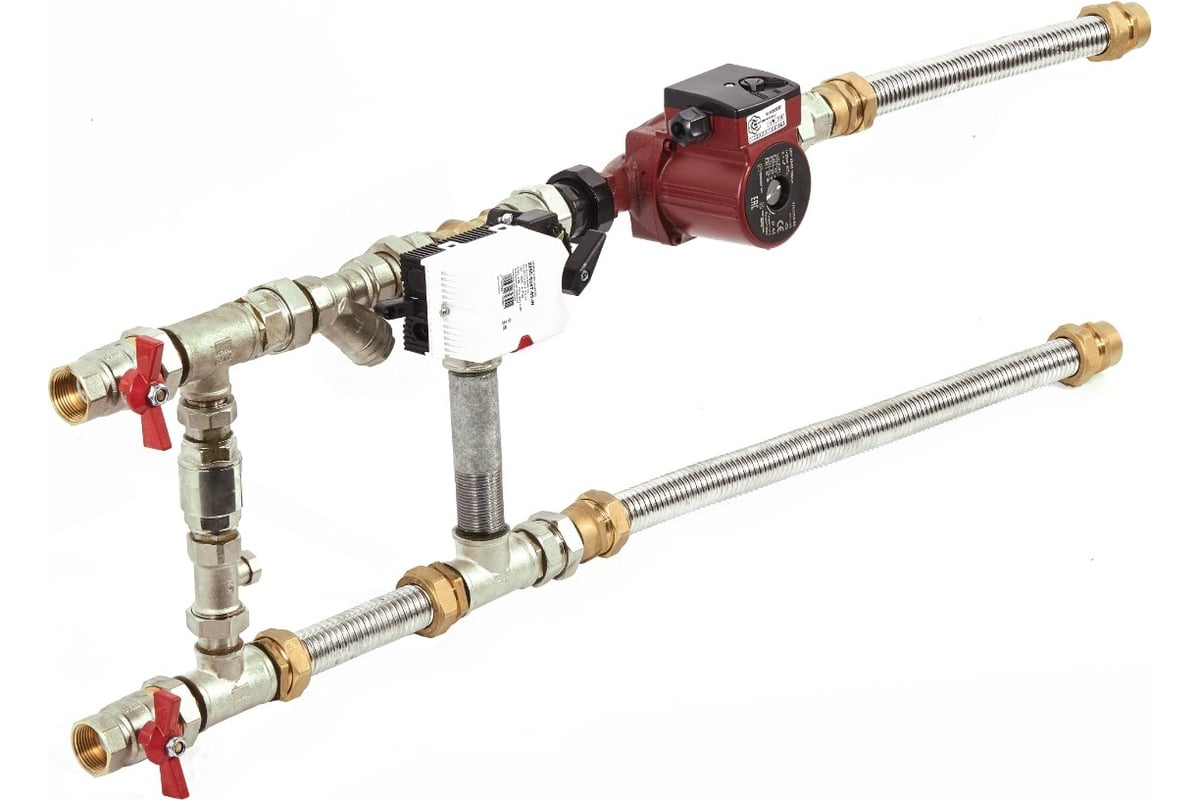

Смесительный узел Shuft MST 25-40-1.0


Смесительные узлы MST применяются в системах вентиляции для регулирования мощности водяных нагревателей посредством 3-ходового клапана с приводом, который обеспечивает смешивание прямого и обратного теплоносителя.

ПРИНЦИПИАЛЬНАЯ СХЕМА СМЕСИТЕЛЬНОГО УЗЛА

Смесительный узел MST 25-40-1.0-C24-F - 1

ОПИСАНИЕ

Смесительные узлы MST состоят из следующих элементов:

  • шаровые краны (1), предназначенные для отключения узла от тепловой сети;
  • фильтр грубой очистки (2), предназначенный для очистки теплоносителя от загрязнений;
  • трехходовой клапан с электроприводом GRUNER 225C-24T-05-W с плавным управлением (3), предназначенный для регулирования мощности водяных нагревателей. Регулирование осуществляется изменением температуры входящего теплоносителя при смешивании прямого и обратного теплоносителя, при этом поток теплоносителя через теплообменник остается постоянным;
  • насос 25-40, или 25-60, или 25-80 (4), имеющий три скорости вращения вала, оснащенный электродвигателем с мокрым ротором. Насос необходим, прежде всего, для компенсации потерь в смесительном узле и на теплообменнике. Также насос является одним из элементов системы защиты теплообменника от замораживания;
  • байпасная линия, включающая в себя обратный клапан (5) и балансировочный вентиль (6) и предназначенная для организации циркуляции теплоносителя в контуре котла с постоянным расходом. Балансировочный вентиль служит для обеспечения оптимальной потери давления на байпасе. Обратный клапан предотвращает перетекание обратного теплоносителя в подающую линию;
  • гибкие подводки (7), изготовленные из нержавеющей стали и предназначенные для облегчения монтажа смесительных узлов.

ПРИНЦИП РАБОТЫ

Для обеспечения полной мощности воздухонагревателя вход трехходового клапана на линии подачи полностью открыт, при этом подмес обратного теплоносителя не осуществляется (весь теплоноситель, поступающий из котла, проходит через воздухонагреватель). Для уменьшения мощности воздухонагревателя привод трехходового клапана перемещает шток клапана в положение, обеспечивающие подмес обратного теплоносителя, тем самым плавно понижая температуру теплоносителя, протекающего через воздухонагреватель. При этом избыток горячего теплоносителя возвращается через байпасную линию в контур котла (в центральной системе отопления балансировочный вентиль байпасной линии обычно закрыт). Если расход тепла отсутствует, то вход клапана на линии подачи закрывается и теплоноситель начинает циркулировать в контуре смесительного узла. Весь теплоноситель, поступающий из котла, идет по байпасной линии смесительного узла.


МАССОГАБАРИТНЫЕ ПОКАЗАТЕЛИ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ

Смесительный узел MST 25-40-1.0-C24-F - 2
