Радиальные вентиляторы ВР 80-75
Конструкция
Вентилятор серии ВР 80-75 выполняется в виде моноблочной конструкции. На металлической сварной раме установлен спиралевидный корпус «улитка» с двумя патрубками, на фланцах которых предусмотрены отверстия для монтажа оборудования к воздуховодам вентиляционной сети. Корпус имеет возможность углового поворота вокруг рамы, кратный 45°, что позволяет выставить выходной патрубок под нужным углом к горизонту. Внутри корпуса находится рабочее лопастное колесо (крыльчатка) с двенадцатью отогнутыми в противоположную вращению сторону лопатками. По направлению его вращения различают правые и левые радиальные вентиляторы. Для крепления рамы к основанию в ее нижней опорной части имеются отверстия под анкерное крепление (при монтаже рекомендуется использовать дополнительные пружинные виброопоры).
Условия эксплуатации
Радиальный вентилятор низкого давления ВР 80-75 подлежит эксплуатации в составе канальных и бесканальных систем вентиляции. Могут подключаться к системе воздуховодов, либо устанавливаться на крыше или стенах здания. Рабочая среда – воздух с концентрацией мелкодисперсной пыли и взвешенных частиц до 100 мг/м.куб. Допустимая температура воздуха до +80°С. В рабочей среде не должны присутствовать липкие, взрывоопасные и волокнистые включения.
Варианты исполнения
Радиальные вентиляторы ВР 80-75 - одни из самых распространенных и популярных промышленных вентиляторов, производимых нашей компанией. Изготавливаются из углеродистой или нержавеющей стали в обычном исполнении или из разнородных металлов, алюминиевых сплавов или нержавеющей стали во взрывозащищенном исполнении.
Вентилятор ВР 80-75 радиальный, низкого давления, одностороннего всасывания, является вентилятором общего назначения и применяется в различных системах вентиляции и кондиционирования, в системах отопления воздухом, в производственных установках и технологических линиях легкой и тяжелой промышленности. Вентиляторы ВР 80-75 имеют спиральный поворотный корпус в виде "улитки" и рабочее колесо с 12-ью назад загнутыми лопатками, комплектуются трехфазным электродвигателем. Стандартное заводское исполнение угла поворота корпуса варьируется от 0° до 315° (кратность = 45°). Направление вращения рабочего колеса - правое или левое. Радиальные вентиляторы промышленные используются для перемещения невоспламеняющихся воздушно-газовых смесей с температурой не выше 80°С для обычного исполнения (до 200°С для жаропрочного исполнения Ж2), содержащих твердые примеси не более 0,1 г/м³ и не содержащих липких и волокнистых веществ. Температура окружающей среды от -40°С до +40°С (до +45°С для вентиляторов в тропическом исполнении). Климатическое исполнение - умеренное или тропическое 2-й и 3-й категории размещения. Для защиты двигателя от прямого воздействия солнечного излучения и осадков для умеренного климата применяются вентиляторы 1-й категории размещения. По желанию заказчика вентиляторы ВР 80-75 комплектуются гибкими вставками и виброизоляторами.
В нашей производственной компании вы можете купить вентиляторы ВР 80-75 по лучшей цене.
Изготовление в общепромышленном исполнении по ТУ 4861-002-03002146-2016.
Изготовление во взрывозащищенном исполнении по ТУ 28.25.20-001-03002146-2017.
В зависимости от показателей производительности и давления, вентиляторы ВР 80-75 одного и того же номера могут изготавливаться с различными диаметрами рабочих колес, размеры которых зависят от коэффициента отношения диаметра колеса к диаметру номинальному. Основным (стандартным) размером рабочего колеса принят размер с коэффициентным отношением равным единице : Д=Дн (где Д - диаметр рабочего колеса, Дн - номинальный диаметр рабочего колеса). Нестандартные колеса имеют размеры, согласно коэффициентам : 0,9 (Д=0,9Дн); 0,95 (Д=0,95Дн); 1,05 (Д=1,05Дн); 1,1 (Д=1,1Дн).
Выпускаются двумя вариантами конструктивного исполнения :
Исполнение 1 (схема 1) - рабочее колесо вентилятора расположено на валу электродвигателя (фото слева)

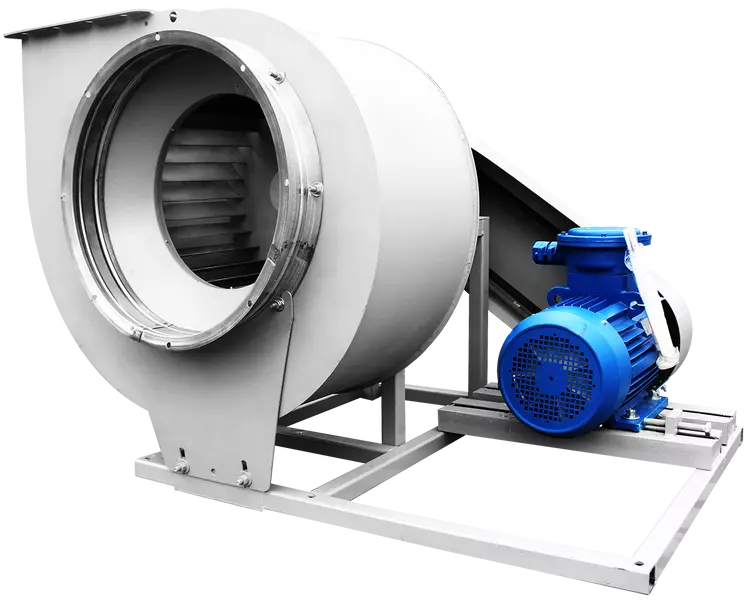

Исполнение 5 (схема 5) - корпус вентилятора и электродвигатель расположены на единой несущей раме, рабочее колесо вентилятора соединено с двигателем клиноременной передачей (фото справа)
Модельный ряд и краткие технические характеристики вентиляторов ВР 80-75
Обозначение |
Конструктивное |
Комплектация |
Пределы параметров |
||
По мощности |
По частоте вращения |
||||
По производительности |
По полному давлению |
||||
Вентилятор ВР 80-75-2,5 (№2,5) |
1 |
0,12-0,75 |
1500/3000 |
370-2250 |
1020-55 |
Вентилятор ВР 80-75-3,15 (№3,15) |
1 |
0,25-2,2 |
1500/3000 |
750-4500 |
1790-90 |
Вентилятор ВР 80-75-4 (№4) |
1 |
0,18-7,5 |
1000/1500/3000 |
1030-9200 |
2950-68 |
Вентилятор ВР 80-75-5 (№5) |
1 |
0,55-3,0 |
1000/1500 |
1950-9000 |
1200-107 |
Вентилятор ВР 80-75-6,3 (№6,3) |
1 |
1,1-11,0 |
1000/1500 |
4000-18000 |
1900-170 |
Вентилятор ВР 80-75-8 (№8) |
1 |
2,2-18,5 |
750/1000/1500 |
8200-32400 |
2150-380 |
5 |
0,75-11,0 |
495-1280* |
4500-27500 |
1630-108 |
|
Вентилятор ВР 80-75-10 (№10) |
1 |
4,0-22,0 |
750/1000 |
12000-46500 |
1800-345 |
5 |
1,1-18,5 |
395-1050* |
7050-45300 |
1800-107 |
|
Вентилятор ВР 80-75-12,5 (№12,5) |
1 |
15,0-37,0 |
750 |
23700-70500 |
1870-385 |
5 |
3,0-30,0 |
385-850* |
13700-71400 |
1820-154 |
|
Вентилятор ВР 80-75-14 (№14) |
1 |
45,0-55,0 |
750 |
42400-104000 |
2050-590 |
Вентилятор ВР 80-75-16 (№16) |
5 |
11,0-55,0 |
400-700* |
28500-126100 |
2020-275 |
Вентилятор ВР 80-75-20 (№20) |
5 |
45,0-75,0 |
420-500* |
75600-196000 |
1560-580 |
* - обороты на рабочем колесе
Варианты углов поворота корпуса ПРАВОГО вращения (вид со стороны "улитки")
Варианты углов поворота корпуса ЛЕВОГО вращения (вид со стороны "улитки")
Акустические характеристики ВР 80-75
Номер |
Конструктивное |
Частота |
LpA, дБА |
Значение Lpi в октавных полосах f, Гц |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
||||
2,5 |
схема 1 |
1500 |
67 |
58 |
61 |
69 |
62 |
60 |
58 |
50 |
41 |
3000 |
84 |
72 |
73 |
76 |
84 |
77 |
75 |
73 |
65 |
||
3,15 |
схема 1 |
1500 |
74 |
66 |
68 |
76 |
69 |
67 |
65 |
57 |
48 |
3000 |
92 |
79 |
81 |
84 |
92 |
85 |
83 |
81 |
73 |
||
4 |
схема 1 |
1000 |
73 |
66 |
68 |
76 |
69 |
67 |
65 |
57 |
46 |
1500 |
82 |
75 |
77 |
85 |
78 |
76 |
74 |
66 |
57 |
||
3000 |
101 |
89 |
90 |
93 |
101 |
94 |
92 |
90 |
82 |
||
5 |
схема 1 |
1000 |
78 |
71 |
73 |
81 |
71 |
72 |
70 |
62 |
53 |
1500 |
89 |
80 |
84 |
92 |
85 |
83 |
81 |
73 |
64 |
||
6,3 |
схема 1 |
1000 |
86 |
79 |
81 |
89 |
82 |
80 |
73 |
70 |
61 |
1500 |
97 |
90 |
92 |
100 |
93 |
91 |
89 |
81 |
72 |
||
8 |
схема 1 |
1000 |
96 |
89 |
91 |
99 |
92 |
90 |
88 |
80 |
71 |
схема 5 |
1500 |
95 |
90 |
92 |
98 |
95 |
92 |
90 |
83 |
74 |
|
10 |
схема 1 |
750 |
90 |
91 |
94 |
90 |
88 |
85 |
80 |
73 |
64 |
1000 |
99 |
92 |
95 |
100 |
96 |
94 |
91 |
86 |
79 |
||
схема 5 |
615 |
86 |
88 |
90 |
86 |
84 |
81 |
76 |
69 |
60 |
|
685 |
89 |
91 |
93 |
89 |
87 |
84 |
79 |
72 |
63 |
||
770 |
91 |
93 |
95 |
91 |
89 |
86 |
81 |
74 |
63 |
||
865 |
94 |
95 |
98 |
94 |
92 |
89 |
84 |
77 |
68 |
||
12,5 |
схема 1 |
750 |
97 |
98 |
101 |
97 |
95 |
92 |
87 |
80 |
71 |
схема 5 |
536 |
90 |
91 |
94 |
90 |
88 |
85 |
80 |
73 |
64 |
|
602 |
93 |
95 |
97 |
93 |
91 |
88 |
83 |
76 |
67 |
||
685 |
97 |
97 |
100 |
96 |
94 |
91 |
86 |
79 |
70 |
||
768 |
99 |
99 |
102 |
98 |
96 |
93 |
88 |
81 |
72 |
Номер |
Частота вращения, |
Значение Lpi, дБ в октавных полосах f, Гц |
Lpa, дБА |
|||||||
63 |
125 |
250 |
500 |
1000 |
2000 |
4000 |
8000 |
|||
16 |
420 |
84 |
86 |
88 |
82 |
79 |
76 |
72 |
68 |
92 |
480 |
89 |
91 |
94 |
87 |
84 |
81 |
76 |
73 |
98 |
|
550 |
91 |
93 |
96 |
89 |
86 |
83 |
78 |
74 |
100 |
|
580 |
93 |
95 |
98 |
91 |
88 |
85 |
80 |
75 |
102 |
|
650 |
95 |
97 |
99 |
93 |
89 |
86 |
81 |
77 |
104 |
|
20 |
420 |
93 |
95 |
98 |
91 |
88 |
85 |
80 |
75 |
102 |
465 |
95 |
97 |
99 |
93 |
83 |
86 |
81 |
77 |
104 |
|
500 |
96 |
99 |
102 |
94 |
91 |
88 |
83 |
78 |
106 |
Акустические характеристики вентиляторов ВР 80-75 измерены со стороны нагнетания при номинальном режиме работы вентилятора. На стороне всасывания уровни звуковой мощности на 4 дБ ниже уровня, приведенных в таблице. На границах рабочего участка аэродинамические уровни звуковой мощности на 3 дБ выше уровня звуковой мощности соответствующего номинальному режиму работы вентилятора.
