Описание шкафов управления FAU-PRO
Для вентиляционных установок любого типа с возможностью создания систем локальной диспетчеризации.

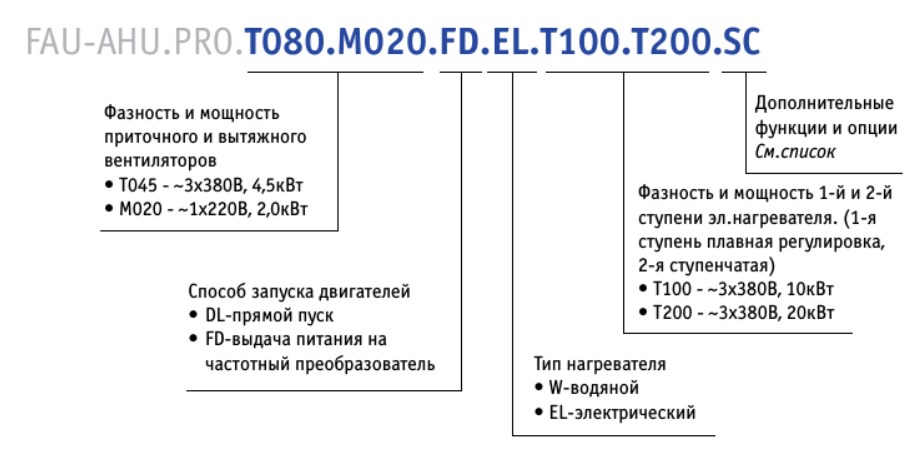

СПИСОК ДОПОЛНИТЕЛЬНЫЙ ФУНКЦИЙ И ОПЦИЙ:
SC – задание скорости двигателя из меню контроллера, снижение скорости вентилятора при нехватке
мощности нагревателя/охладителя, переключение min и max скорости по расписанию
X1 – питание роторного или гликолевого рекуператора ~1х220В/50Гц
Х3 – питание роторного или гликолевого рекуператора ~3х380В/50Гц
D – термисторная защита двигателей
I – индивидуальная защита двигателей по току
Технические характеристики блоков управления FAU-PRO
| Функциональные возможности шкафа управления |
Шкафы управления | Модификации шкафов управления | ||
| FAU-PRO.W | FAU-PRO.EL | FAU-PRO.../F | FAU-PRO...-X | |
| Вентиляторы: | ||||
| Подключение термоконтактов | х | х | ||
| Термисторная защита | о | о | ||
| Защита двигателя по току | о | о | ||
| Защита от обрыва ремня | х | х | ||
| Внешний частотный преобразователь | - | - | х | |
| Воздушные клапаны (откр/закр): | ||||
| Подключение клапана 24В | х | х | ||
| Подключение клапана 220В | х | х | ||
| Водяной нагреватель: | ||||
| Управляющий сигнал 0…10В | х | - | ||
| Защита по температуре обратной воды | х | - | ||
| Защита по температуре воздуха за нагревателем | х | - | ||
| Предварительный прогрев | х | - | ||
| Электрический нагреватель: | ||||
| Плавное регулирование мощности | - | х | ||
| Количество ступеней регулирования, включая модули увеличения мощности | - | 6 | ||
| Защита от перегрева | - | х | ||
| Продув нагревателя | - | х | ||
| Водяной охладитель: | ||||
| Управляющий сигнал 0…10В | х | х | ||
| Фреоновый охладитель: | ||||
| Количество ступеней регулирования | 2 | 2 | ||
| Пластинчатый рекуператор: | ||||
| Защита от обмерзания (реле дифф.давления) | - | - | х | |
| Ротационный рекуператор: | ||||
| Выдача питания на эл. двигатель ротора | - | - | х | |
| Управляющий сигнал 0…10В | - | - | х | |
| Защит от обмерзания по Т воздуха за теплоутилизатором | - | - | х | |
| Гликолевый рекуператор: | ||||
| Выдача питания на насос рекуператора | - | - | х | |
| Управляющий сигнал 0…10В | - | - | х | |
| Защит от обмерзания по Т воздуха за рекуператором или по Т обратного теплоносителя | - | - | х | |
| Камера смешения: | ||||
| Управляющий сигнал 0…10В ( при наличии водяного охладителя) | - | - | х | |
| Управляющий сигнал 0…10В ( без водяного охладителя) | х | х | х | |
| Дополнительные возможности: | ||||
| LCD дисплей с русскоязычным меню | х | х | ||
| Временная программа | х | х | ||
| ModBus | х | х | ||
| Аварийное отключение по сигналу пожарной сигнализации | х | х | ||
|
Х - стандартная функция (зависит от типа шкафа) - - Функция не поддерживается o - Опция |
||||
