Описание шкафов управления вентиляторами ACV-V
Используется для пуска и защиты трёхфазных вентиляторов (380В), не оснащенных термоконтактами (или термисторами). Защита вентиляторов от перегрузки обеспечивается применением токоограничивающих автоматов.
В щит управления установлено устройство плавного пуска двигателя мощностью от 4 до 45кВт (типа UPP –переключение «звезда – треугольник»).
Обеспечивается защита от короткого замыкания.
Щиты имеют пластиковую прозрачную крышку, под которой находятся все элементы управления.
Степень защиты корпуса IP65 при закрытой крышке.
Температура окружающей среды: от +5°C до +40°C

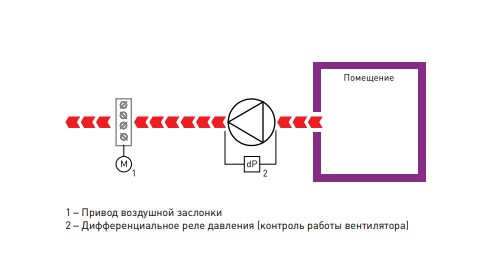

Схема подключения
Особенности или функции:
управление приводом заслонки с питанием 220 В;
контроль работы вентилятора по датчику давления (DPD);
сигнализация работы и аварии (сухой контакт);
отключение по сигналу пожарной сигнализации.
