Щиты управления огнезадерживающими клапанами ACW-PPK





Описание шкафов управления огнезадерживающими клапанами ACW-PPK

Щиты управления служат для ручного или автоматического открытия и закрытия огнезадерживающих клапанов с электромеханическим двухпозиционным приводом с возвратной пружиной питанием 220 или 24 VAC, а также для индикации их положения.

Щиты управления предназначены для установки внутри помещений, в непыльной, сухой среде без химических веществ.  Степень защиты корпуса щита IP 65 при закрытой крышке и IP 40 при открытой.

Щиты управления противопожарными клапанами ACW-PPK

Щиты имеют прозрачную пластиковую крышку, под которой расположены все элементы управления.

Силовая часть блока состоит из рубильника, автоматических выключателей, реле и клемм.

Индикация состояния клапанов (открыт/закрыт) осуществляется сигнальными двухцветными светодиодными лампами.

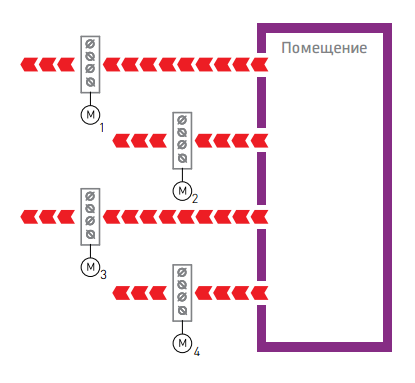

 Схема подключения

1,2,3,4 — Приводы огнезадерживающего клапана.

Щит управления Кол-во подключаемых клапанов Кол-во боксов, шт
ACW-PPK-4 4 1
ACW-PPK-8 8 1
ACW-PPK-12 12 1
ACW-PPK-18 18 2
ACW-PPK-27 27 2
