Щит управления для приточной установки с водяным нагревателем TK-We-E16
Щит управления вентиляцией ЩУВ для приточной установки с водяным калорифером TK-We-E16
Оборудование поставляется предварительно настроенным (необходимо только подключить)
- Вентилятор ~220В, до 1.5 кВт
- Тип пуска вентилятора прямой
- Калорифер водяной, насос ~220В
- Тип управления трехходовым клапаном плавное 0-10В, питание 24В
- Контроллер Carel сPCO mini
- Габариты ШхВхГ 300х404х153

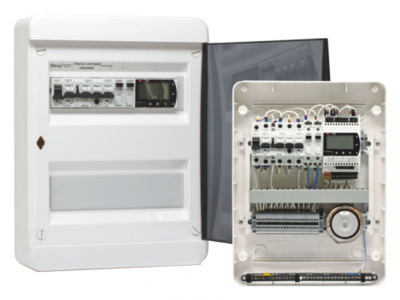

| Щит автоматики приточной установки с водяным нагревателем |
|---|
 |
Основные функции щита управления ТК-We-E16
- Прямой пуск однофазного вентилятора мощностью до 1,5кВт 220В
- Водяной калорифер с клапаном 0-10В (24В) и однофазным насосом;
- Многоступенчатая защита теплообменника от замерзания: по датчику приточного воздуха, датчику отработанного теплоносителя (обратной воды) и термостату защиты от замерзания;
- Сообщение об аварийных ситуациях и ошибках с текстовым выводом на дисплей;
- Управление приточной заслонкой (питание 220В с возвратной пружиной, откр/закр);
- Контроль работы двигателя вентилятора (по датчику перепада давления);
- Контроль загрязнения фильтра (по датчику перепада давления);
- Измерение температуры наружного и приточного воздуха (датчики типа PT1000);
- Внешний сигнал «Работа» (релейный выход);
- Поддержка диспетчеризации по протоколу ModBus;
- Отключение вентиляции по сигналу «Пожар»
- Переключение режимов Вентиляция/Нагрев как в автоматичеком режиме, так и вручную;
- Световая индикация (Работа, Фильтр, Авария);
- Дневной таймер
- Режим нагрева (Зима) и вентиляции (Лето) с возможностью автоматического перехода между ними по датчику температуры наружного воздуха;
- Поддержка внешних проводного пульта с 4-х и 8-ми строчным дисплеем
Для правильной работы к этому щиту автоматики дополнительно необходимо:
- Датчик температуры канальный PT1000 (приточный и уличный) 2шт
- Датчик температуры накладной (обратной воды) PT1000 1шт
- Датчик дифференциального давления PS400-500 (дифманометр - реле перепада давления) 1шт
- Электропривод воздушной заслонки DA05S220 1шт
- Противозамораживающий капиллярный термостат защиты калорифера от заморозки 1шт
- Регулятор скорости вращения вентилятора 1шт
