Регуляторы давления РПДС предназначены для автоматического поддержания перепада давления жидких сред, неагрессивных к материалам регулятора. Работают без постороннего источника энергии.
Корпусные детали регулятора изготавливаются из следующих материалов:
- Чугун СЧ 20;
- Сталь 20Л;
- Нержавеющая сталь 12Х18Н10Т;
- Высокопрочный чугун ВЧ40 (рассчитан на давление PN25).
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость измерительных узлов для всех Ду.
Регуляторы перепада давления РПДС используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их техническими характеристиками.
Принцип действия РПДС

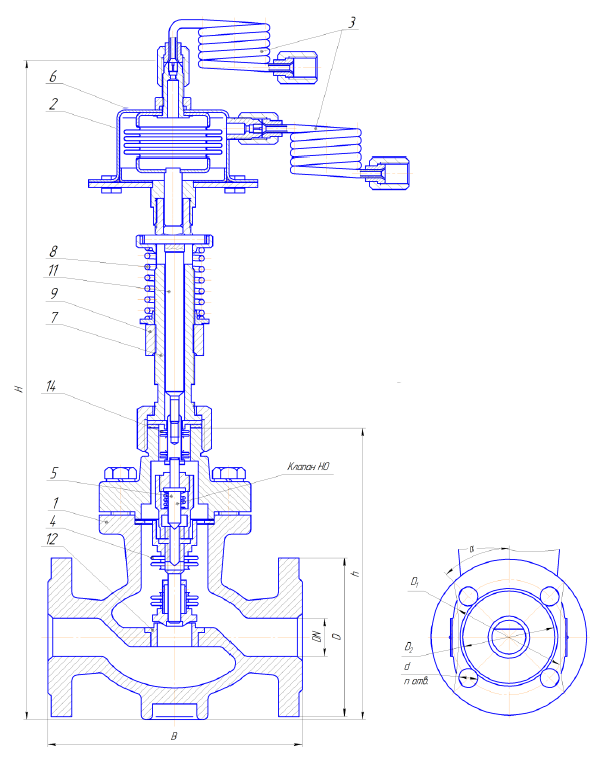

Исполнительный механизм (1) регулирует перепад давлений, состоит из сильфонного регулирующего органа (4), управляющего клапана (5) и корпусных деталей. Измерительный механизм состоит из сильфонного измерительного узла (6) и механизма настройки (7) с пружиной (8), гайкой настройки (9).
Принцип действия измерительного механизма основан на уравновешивании силы упругой деформации пружины настройки (8) силой, создаваемой сильфонным чувствительным элементом в узле (6). Импульсы регулируемых параметров подаются одновременно в надсильфонную и сильфонную полости измерительного механизма соответственно с начала и конца регулируемого участка трубопровода, где необходимо поддерживать заданный перепад давлений или постоянный расход рабочей жидкости. Фиксированное усилие пружины настройки в этом случае компенсируется усилием от действия перепада давлений на подвижном торце измерительного сильфона.
При изменении регулируемых параметров равновесие сил, действующих на сильфон, нарушается, что приводит к изменению положения рабочего штока (11) измерительного механизма и вместе с ним к изменению положения управляющего клапана (5) исполнительного механизма (1).
Особенностью исполнительного механизма является то, что в нем разорвана жесткая механическая связь между приводом (рабочим штоком (11) измерительного механизма) и регулирующим органом, а управляющее воздействие привода на регулирующий орган осуществляется через поток рабочей среды, протекающей через внутреннюю полость сильфонного регулирующего органа. Осевое перемещение рабочего штока (11) измерительного механизма вызывает перемещение управляющего клапана (5), изменяя степень его открытия. Это приводит к изменению давления рабочей среды внутри сильфона, а вместе с ним и к изменению перепада давлений на его подвижном торце (регулирующем клапане). Под действием этого перепада давлений происходит открытие или закрытие регулирующим клапаном проходного сечения седла (12).

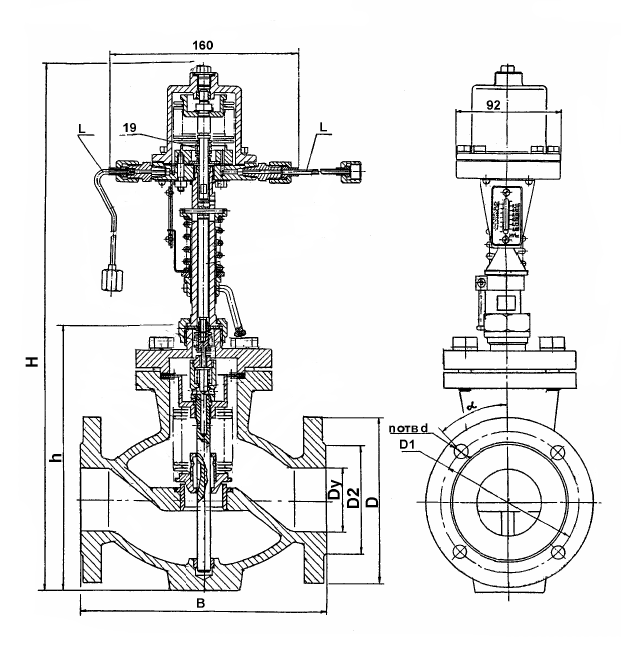

Габаритные и присоединительные размеры РПДС
| Модификация | DN | D | D1 | D2 | B | H | h | d | n | L |
|---|---|---|---|---|---|---|---|---|---|---|
| РПДС-32 | 32 | 135 | 100 | 78 | 180 | 448 | 208 | 18 | 4 | 1.6 |
| РПДС-40 | 40 | 145 | 110 | 88 | 200 | 448 | 208 | 18 | 4 | 1.6 |
| РПДС-50 | 50 | 160 | 125 | 102 | 230 | 504 | 264 | 18 | 4 | 1.6 |
| РПДС-65 | 65 | 180 | 145 | 122 | 290 | 511 | 271 | 18 | 4 | 1.6 |
| РПДС-80 | 80 | 195 | 160 | 133 | 310 | 521 | 281 | 18 | 4 | 1.6 |
| РПДС-100 | 100 | 215 | 180 | 158 | 350 | 553 | 313 | 18 | 8 | 1.6 |
| РПДС-125 | 125 | 245 | 210 | 184 | 400 | 660 | 420 | 18 | 8 | 1.6 |
| РПДС-150 | 150 | 280 | 240 | 212 | 480 | 742 | 502 | 18 | 8 | 1.6 |
