Приточно-вытяжная установка для бассейна КПВУ1-RPTN3000 EC W POOL AQUA

Узнать цену и наличие
Позвоните по телефону 8 (800) 234-22-31
  • Тип установки
    напольная
  • Ном. Расход воздуха, м3/ч
    3000
  • Макс. расход воздуха, м3/ч
    3300

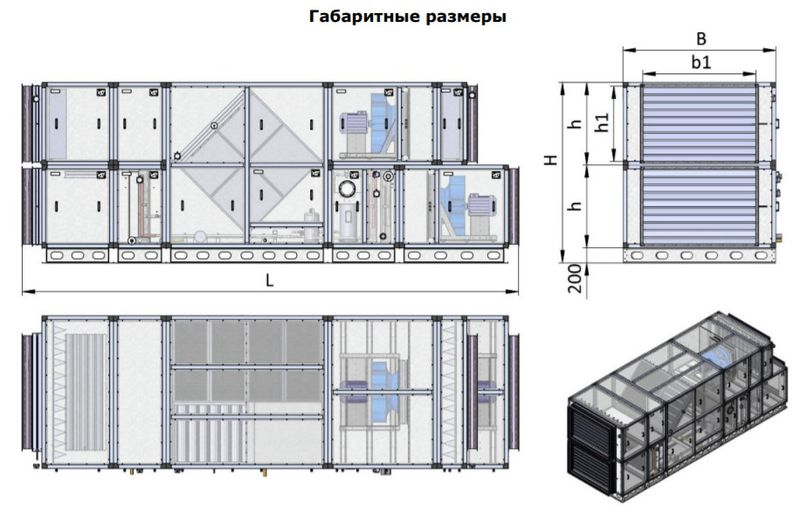

  • L, мм x B, мм x H, мм
    4370x1110x1700
  • h, мм
    750
  • Присоед. воздуховода b1 x h1, мм
    800x500
  • Вес, кг
    1004

Вентиляционная установка для бассейна КПВУ1-RPTN3000 EC W POOL AQUA с тепловым насосом

Установка вентиляционная серии КПВУ1 POOL AQUA предназначена для вентиляции помещений с повышенной влажностью и для помещений бассейнов.

Камера рециркуляции в вентиляционной установке для бассейна позволяет поддерживать влажность в помещении на нужном уровне.

Подбор производительности установки должен осуществляться таким образом, чтобы в летний период уличный воздух мог удалять избытки влаги в достаточном количестве, таким образом чтобы влажность в помещении поддерживалась на должном уровне. В среднем, влажность в помещениях бассейнов принимается на уровне 60%. При этом температура воздуха в помещении должна быть на пару градусов выше температуры воды в бассейне, чтобы уменьшить интенсивность испарения с зеркала воды.

В стандартный состав установки входят следующие компоненты:

  • АС-вентиляторы немецкой фирмы ebmpapst для перемещения воздуха;

  • фильтры для очистки воздуха;

  • пластинчатый рекуператор для утилизации теплоты вытяжного воздуха;

  • холодильный контур (тепловой насос - TN) для осушения рециркуляционного воздуха;

  • водяной нагреватель для подогрева приточного воздуха;

  • камера смешения рециркуляционного и свежего воздуха.

Дополнительные элементы, поставляемые отдельно:

  • смесительный узел обвязки водяного нагревателя для регулирования теплоносителя;
  • шумоглушители.

Каркасно-панельный корпус установки состоит из сендвич-панелей толщиной 50мм, выполненных из оцинкованной стали и покрытых порошковой краской, и алюминиевого каркаса. Панели заполнены слоем теплошумоизоляции на основе негорючей минеральной ваты.

Пластинчатый рекуператор имеет алюминиевые ламели для обеспечения эффективной передачи теплоты. Номинальный режим рекуператора: с улицы -24℃ ; из помещения: +30℃ 60%.

Воздушные фильтры стандартно имеют классы фильтрации G4 для приточного и вытяжного воздуха, но по желанию можно комплектовать классом фильтрации и выше.



На передней панели расположен блок управления, на базе свободнопрограммируемого контроллера Segnetics, адаптированного для работы в составе установки КПВУ1 POOL AQUA. В комплекте имеется дистанционный пульт управления с жидкокристаллическим дисплеем. (Опционально может быть заменен более дорогим пультом с сенсорным экраном).

Стандартно установки разработаны с применением водяного нагревателя, так как здания бассейнов всегда оснащены системой отопления, которая работает круглогодично. Водяной нагреватель рассчитан на нагрев воздуха с 5℃ до 35℃ при температуре теплоносителя 80/60℃. При проектировании теплового пункта следует учитывать в его мощности тепловую энергию, требуемую для нагрева воздуха вентиляционной установкой.

Работа теплового насоса (TN). Активизируется для подогрева приточного воздуха по датчику температуры приточного воздуха с компенсацией по температуре в помещении. При работе TN происходит осушение вытяжного воздуха, при этом теплота, отнимаемая от вытяжного воздуха, передается для нагрева приточного воздуха.

Камера смешения. Процент рециркуляционного и свежего воздуха регулируется по датчику влажности. Принцип работы камеры рециркуляции заключается в поддержании заданной влажности в помещении. В зимний период, наружный воздух имеет крайне низкое влагосодержание. В связи с этим, для удаления избытков влаги из помещения достаточно гораздо меньшее количество свежего воздуха. Автоматика отслеживает влажность воздуха, забираемого из помещения, и сравнивает данное значение с уставкой влажности, заданной пользователем.

В связи с тем, что режим работы бассейна зачастую имеет круглосуточный характер, то специально для установок POOLAQUA разрабатывается система управления с различными режимами в зависимости от условий: - режим 1 – «ДЕНЬ» - при наличии посетителей в помещениях бассейна. Осуществляется обязательный подмес свежего воздуха. - режим 2 – «НОЧЬ» - когда нет посетителей. Снижается расход воздуха. Переключение режимов «ДЕНЬ»-«НОЧЬ» осуществляется по заданному расписанию.

Расчет зеркала воды выполнен для бассейна с нормальной активностью купающихся (a=20) Δd = dвн – dн, где dвн – влагосодержание воздуха внутри помещения бассейна, гр/кг dн – влагосодержание воздуха наружного воздуха, гр/кг величина Δd = 3 характеризует работу установки в условиях малой разницы влагосодержания наружного и внутреннего воздуха. величина Δd = 4,2 - работа установки в условиях подачи наружного воздуха с параметрами 25⁰C / 60% для помещения с параметрами 30⁰C / 60%. величина Δd = 5,5 – для расчета с пониженным влагосодержанием наружного воздуха dн=9 гр/кг. В ряде случаев такие значения принимаемся с учетом исключения жарких периодов времени, которые составляют не более 10% от всего времени работы бассейна.

* - Теплопотребление с TN - нагрев воздуха, подаваемого в помещение, в водяном нагревателе до 35⁰C. Рассчитано с подмесом 30% наружного воздуха температурой -24⁰C, с учетом работы рекуператора и теплового насоса.

** - Теплопотребление без TN - нагрев воздуха, подаваемого в помещение, в водяном нагревателе до 35⁰C. Рассчитано с подмесом 30% наружного воздуха температурой -24⁰C, с учетом работы рекуператора, но без учета работы теплового насоса.

Несмотря на большую кратность воздуха, которую обеспечивает вентиляционная установка, при проектировании помещений бассейнов, следует уделять большое внимание воздухораспределению. Основная проблема, с которой требуется бороться - это образование конденсата на холодных поверхностях. Соответственно, не должно быть застойных зон, в которых отсутствует циркуляция воздуха. Непосредственно над поверхностью воды не стоит организовывать повышенных скоростей - подвижность следует свести к минимуму, так как увеличенная подвижность воздуха увеличит процесс испарения, что потребует большей осушающей способности от вентустановки. Однако, над поверхностью воды будут образовываться вредные выделения, которые надо удалять.
